Kurz erklärt: Teleskopstütze montieren - kein Hexenwerk mit unserer Anleitung

Du hast bereits eine Teleskopstütze in deinem Bike verbaut und möchtest diese lediglich durch ein neues Modell ersetzen? Dann mussz du zumindest nicht mehr die passende Länge der Zughülle ermitteln. Im besten Fall läuft der Zug noch geschmeidig in der Außenhülle. Dann kann diese einfach im Rahmen verbleiben und du musst lediglich die neue Stütze und den Hebel montieren und beides mit dem Seilzug verbinden.

In den meisten Fällen lohnt es sich allerdings, mit der neuen Stütze auch die Außenhülle zu ersetzen. Falls du eine Stütze mit anderer Länge verbaust, ändern sich auch die Einbaumaße der Stütze und die Zuglänge passt nicht mehr optimal. Wie du in diesem Fall vorgehst, erklären wir in den folgenden Schritten.

1 Remote montieren

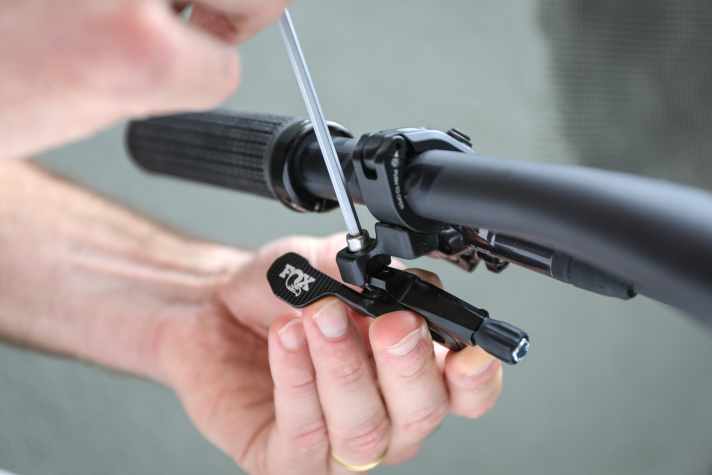

Als erstes montierst du die Fernbedienung in der passenden Position am Lenker. Diese benötigst du in einem der folgenden Schritte, um die Länge der Außenhülle zu ermitteln.

2 Einschub der Teleskopstütze ermitteln

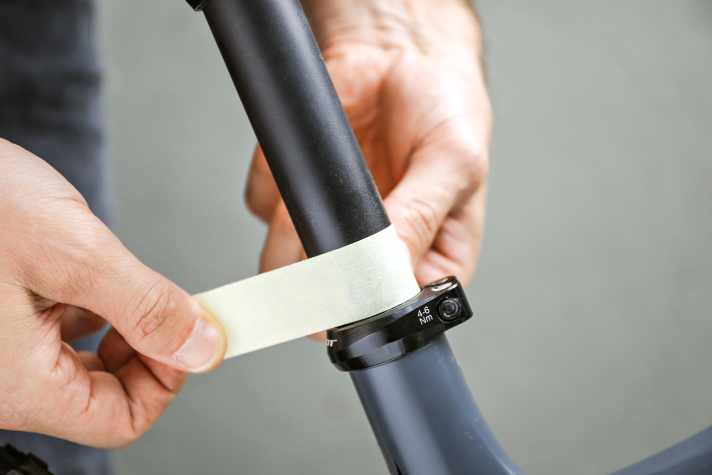

Um zu ermitteln, wie tief die Teleskopstütze sitzt, montierst du den Sattel, schiebst die Stütze in den Rahmen und markierst deine Sitzhöhe mit einem Stück Tape direkt oberhalb der Sattelklemme.

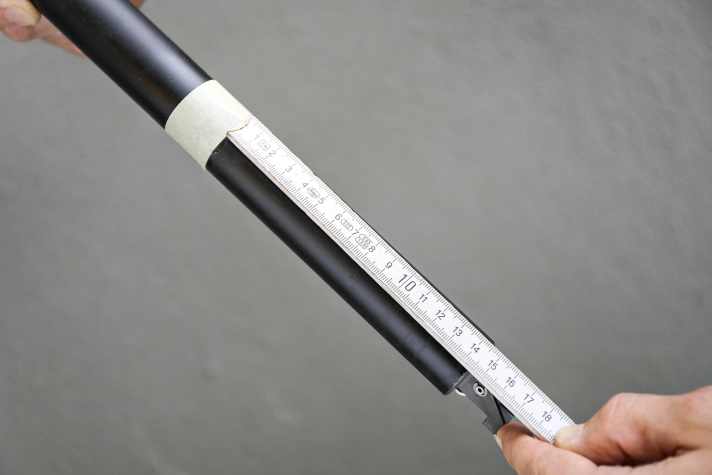

Nun misst du den Abstand von der Unterseite der Markierung bis zum unteren Ende der Teleskopstütze und notierst dir den Wert. Danach wird die Stütze wieder aus dem Rahmen entfernt.

3 Außenhülle für die Teleskopstütze einziehen

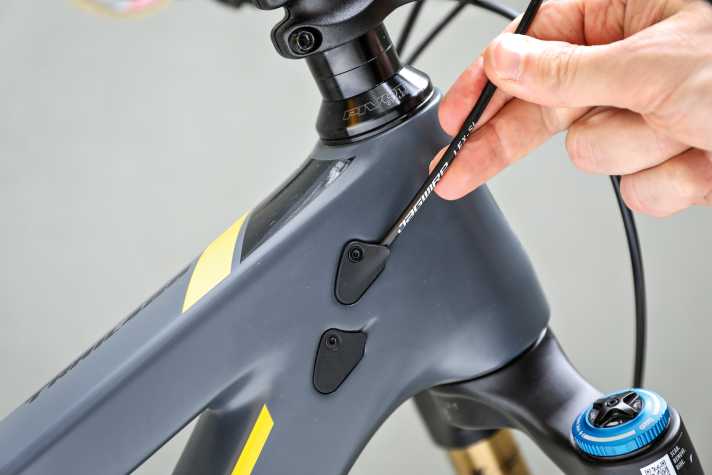

Führe die Außenhülle durch den Rahmen – sofern keine Führung im Rahmen vorhanden ist, wird dieser Schritt etwas aufwendiger und du musst unter Umständen im Rahmen nach der Hülle fischen.

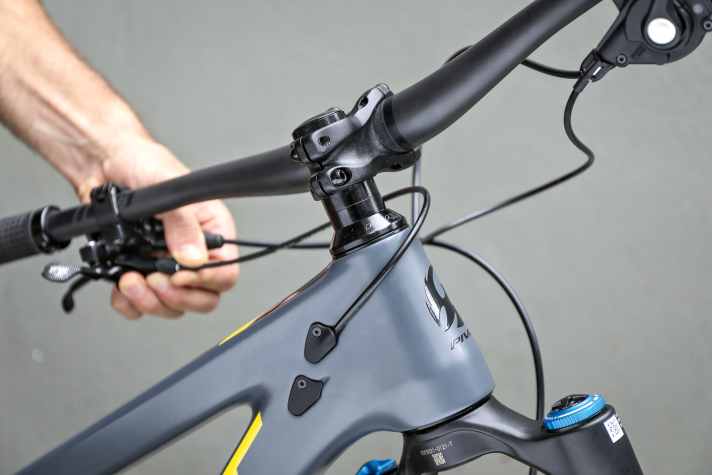

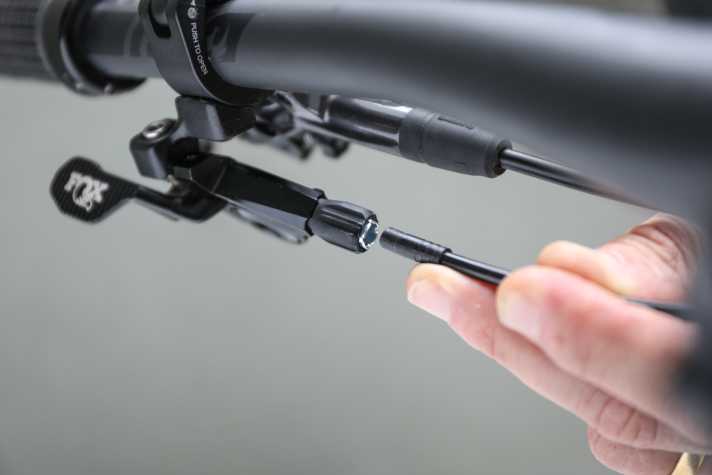

Montiere die vordere Endkappe und schiebe die Außenhülle in die Aufnahme an der Lenkerfernbedienung. Dreh den Lenker nach links und rechts, um sicherzustellen, dass die Zughülle nicht geknickt oder gedehnt wird.

4 Kabellänge festlegen

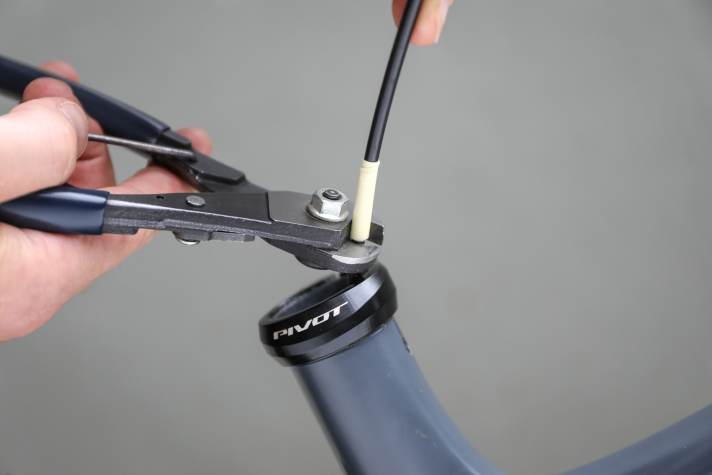

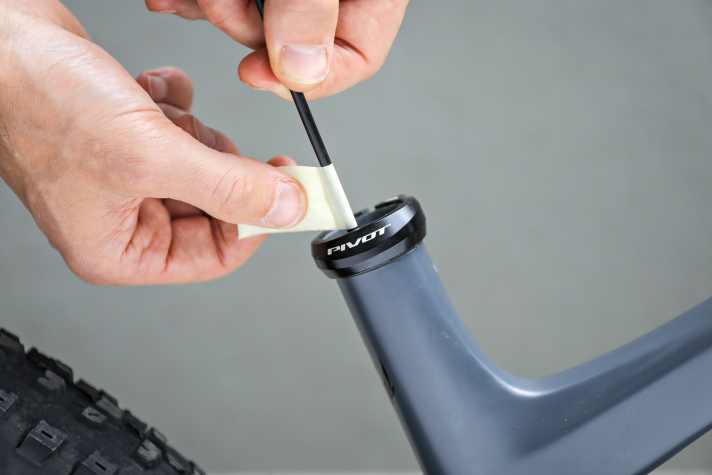

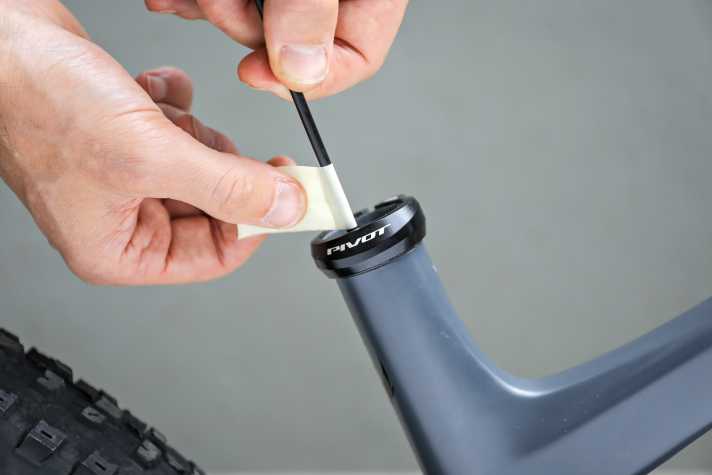

Passt die Länge, markierst du die Außenhülle mit einem Stück Tape an der Stelle, an der sie aus dem Sitzrohr ragt. Anschließend schiebst du die Zughülle von vorne etwas weiter durch den Rahmen und ziehst von der Markierung aus die zuvor gemessene Einschublänge der Stütze ab. Hier markierst du die Leitung ebenfalls mit einem Stück Tape. Jetzt kürzt du die Außenhülle mit einem Kabelschneider an der neu markierten Stelle.

5 Zug einführen

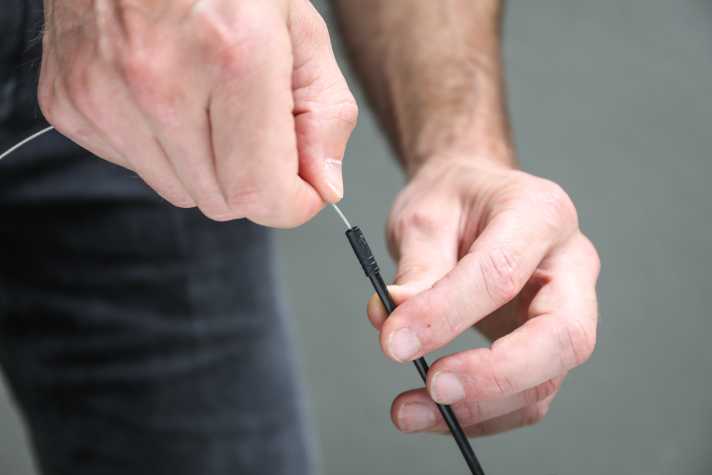

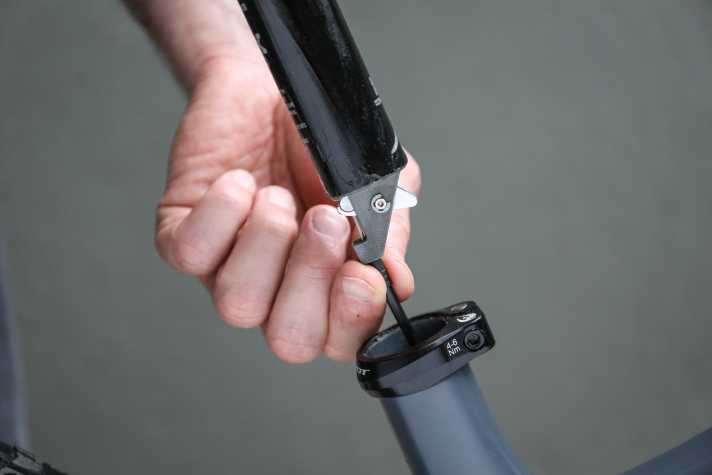

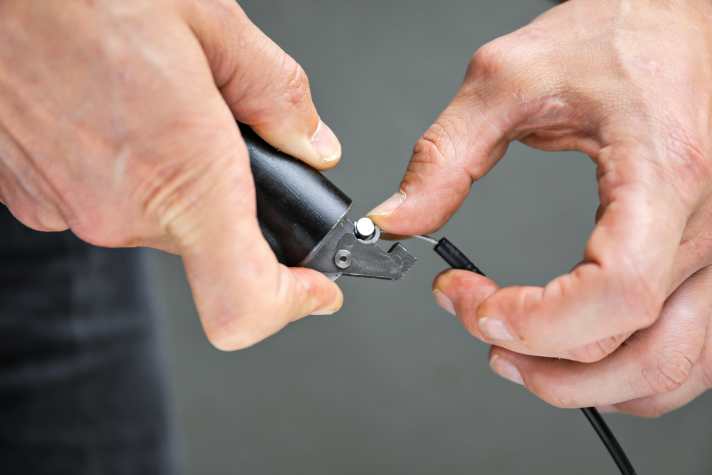

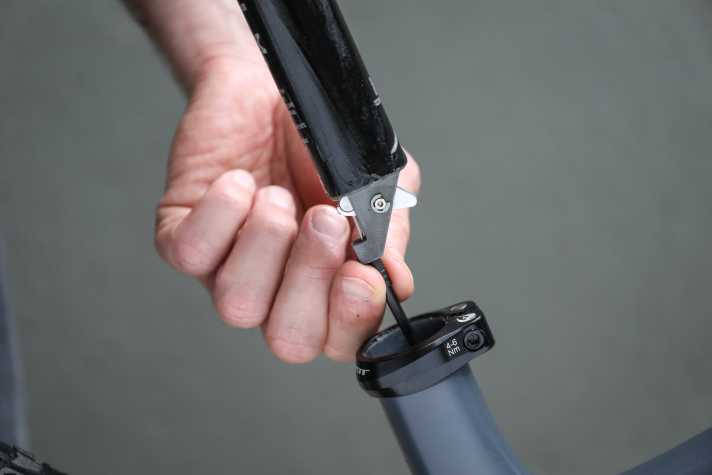

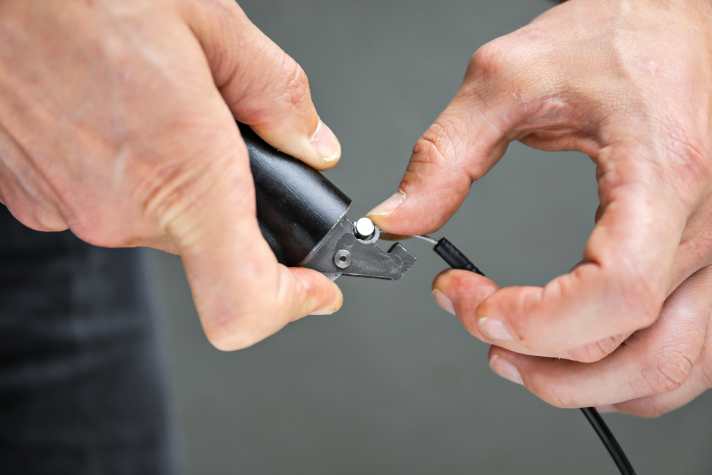

Setze die zweite Endkappe auf die Außenhülle, hänge den Zug in die Anlenkung an der Teleskopstütze ein und schieb den Zug anschließend durch die Außenhülle, bis die Endkappe in der Aufnahme an der Stütze einrastet.

6 Teleskopstütze montieren

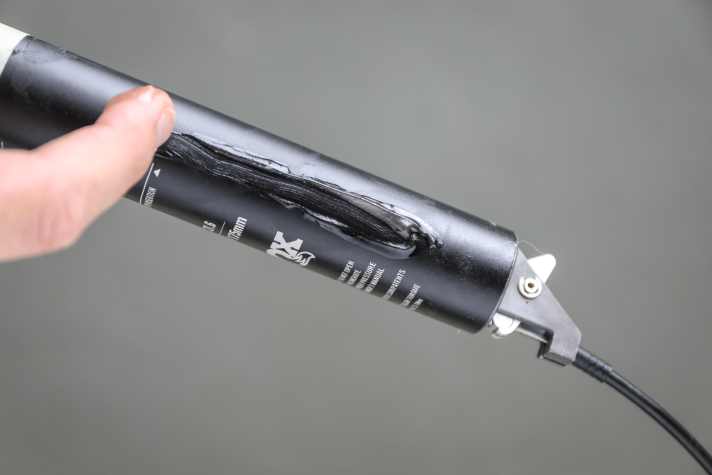

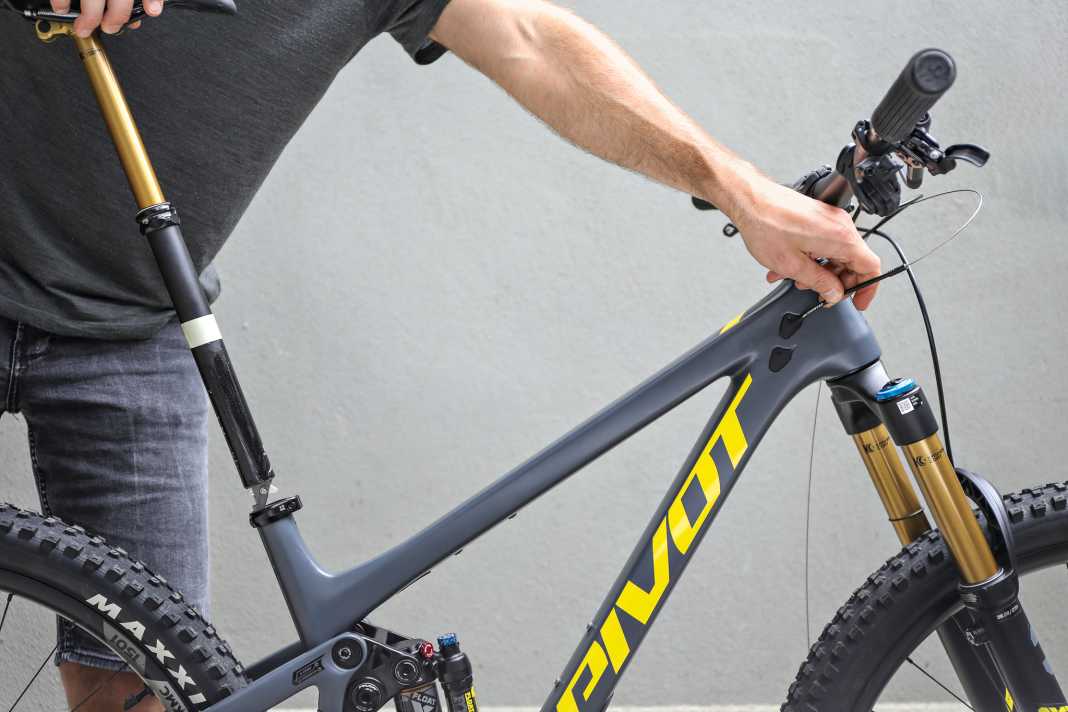

Bestreiche den unteren Teil der Stütze mit etwas Montagepaste (bei Carbon-Rahmen mit Carbon-Paste) und führe die Stütze bis zur Markierung in den Rahmen.

Gleichzeitig fädelst du am Steuerrohr die Außenhülle aus dem Rahmen, am besten ohne fest daran zu ziehen. Sitzt die Stütze an der markierten Stelle im Rahmen, kannst du sie mit dem passenden Drehmoment festziehen.

7 Zug klemmen

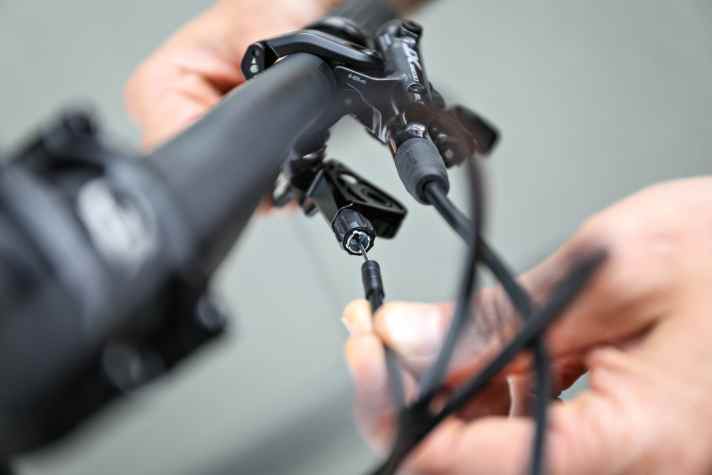

Fädel das lose Ende des Zugs durch die Lenkerfernbedienung und versichere dich, dass die Endkappe satt in der Aufnahme sitzt.

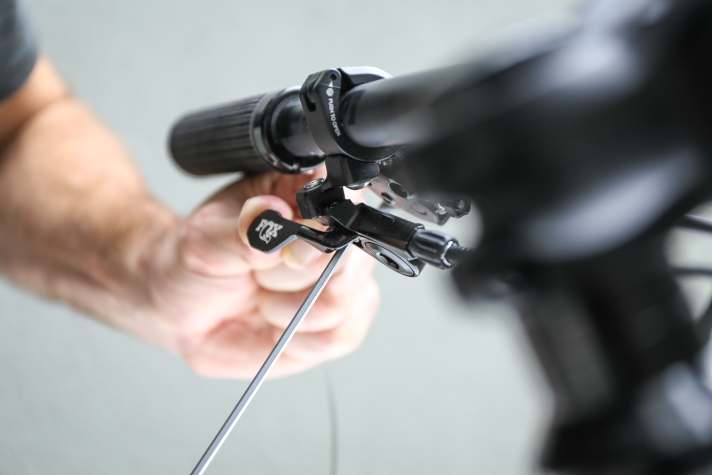

Jetzt kann der Zug über die entsprechende Schraube am Remote geklemmt werden.

8 Zug spannen

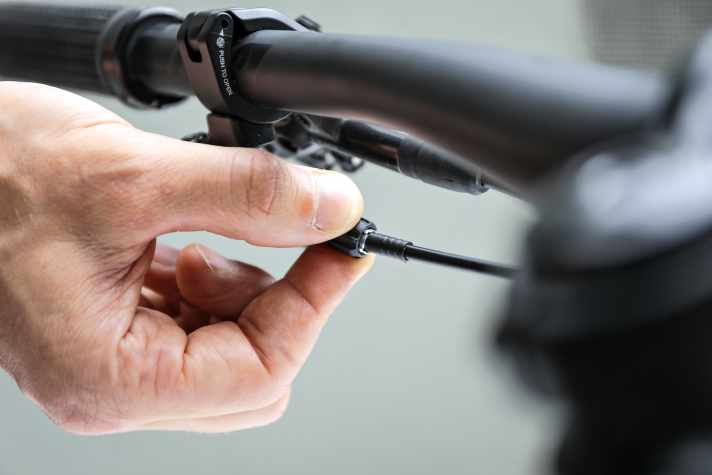

Betätige mehrmals den Remote, damit sich Außenhülle und Zug etwas setzen können. Anschließend bringst du den Zug über die kleine Schraube an der Fernbedienung leicht auf Spannung. Der Hebel sollte jetzt gerade so kein Spiel mehr aufweisen. Ist er zu stark gespannt, senkt sich die Stütze automatisch ab.

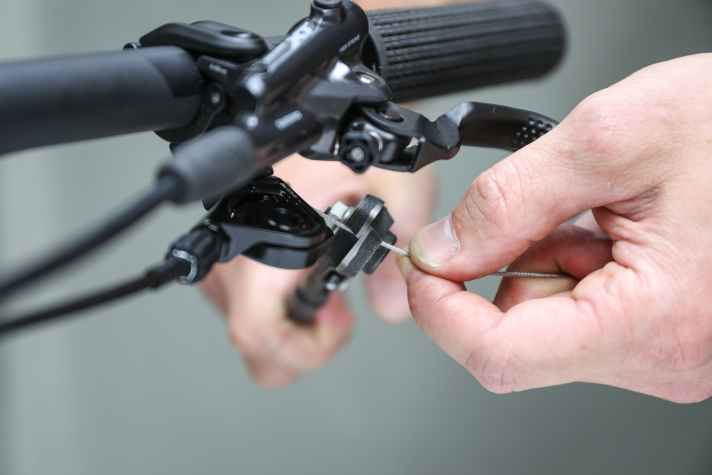

Abschließend kürzt du den Zug und montierst eine Endkappe auf das überstehende Ende.
