An welcher Schraube muss ich am Schaltwerk nochmal drehen? Wir erklären, aus welchen Bauteilen eine Kettenschaltung besteht und wie sie funktioniert.

Mountainbike-Basics: Wir erklären, aus welchen Bauteilen eine Kettenschaltung besteht und wie die Gangschaltung funktioniert. Mit diesem Wissen tun Sie sich leichter mit der optimalen Einstellung.

So funktioniert eine Mountainbike-Schaltung:

Schaltwerk und Schalthebel sind die entscheidenden Bauteile einer Kettenschaltung. Ein Schaltzug aus Stahlgeflecht (bei mechanischen Kettenschaltungen, z.B. von Shimano) oder ein Funksignal (wie bei den Sram AXS Elektro-Schaltungen) überträgt die Schaltimpulse vom Daumen auf den Antrieb. Wer die Funktionsweise der Mountainbike-Gangschaltung verinnerlicht hat, tut sich leichter mit der optimalen Einstellung. Wir erklären die wichtigsten Bauteile einer MTB-Schaltung und erklären die einzelnen Stellschrauben und Bestandteile von Schaltwerk und Schalthebel.

Verlagssonderveröffentlichung

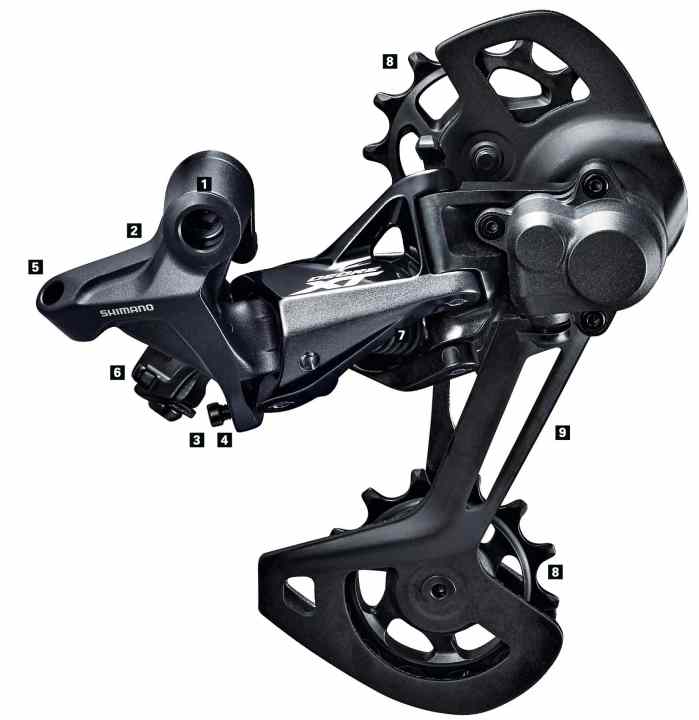

Das sogenannte Schaltwerk sitzt hinten am Bike und ist das essenzielle Bauteil einer Kettenschaltung, damit die Kette über die Ritzel der Kassette wandern kann. Foto: Hersteller
Das sogenannte Schaltwerk sitzt hinten am Bike und ist das essenzielle Bauteil einer Kettenschaltung, damit die Kette über die Ritzel der Kassette wandern kann.

Das Schaltwerk einer Mountainbike-Schaltung

1 Befestigungsschraube

Mit der großen Inbus-Schraube ganz oben wird das Schaltwerk über das Schaltauge am Hinterbau des Bike-Rahmens befestigt. Das passende Drehmoment fürs Festziehen liegt bei 8 bis 10 Newtonmeter.

2 Umschlingschraube

Der Abstand zwischen Schaltwerk und Kassette lässt sich mit der Umschlingschraube (im Bild verdeckt) regulieren. Sie sitzt an der Rückseite des Schaltwerks nahe der Schaltaugenbefestigung. Diese Schraube wird von Shimano und Sram auch B-Schraube genannt. Wichtig: Die Umschlingung muss man bei MTB-Fullys immer im SAG einstellen!

3 Obere Anschlagsschraube

Bei Shimano-Schaltwerken ist die obere Anschlagsschraube mit einem H markiert (high gear), bei Sram-Schaltwerken ist es die innere Schraube. Sie begrenzt den Schwenkbereich des Schaltwerks nach außen. Mit ihr verhindert man, dass die Kette beim Schalten auf das kleinste Ritzel zwischen Rahmen und Ritzel fällt.

4 Untere Anschlagsschraube

Unter der oberen sitzt die untere Anschlagsschraube. Bei Shimano-Schaltwerken ist sie mit einem L (low gear) markiert, bei Sram-Schaltwerken ist es die äußere Schraube. Sie begrenzt den Schwenkbereich des Schaltwerks nach innen. Damit verhindert sie, dass die Kette beim Schalten auf das größte Ritzel zwischen Speichen und Ritzel fällt. Die Einstellung von elektronischen Schaltwerken funktioniert ähnlich wie bei mechanischen MTB-Schaltwerken.

5 Zugführung

Die Buchse dient dazu, den Schaltzug mit Hülle (Bowdenzug) in die richtige Position am Schaltwerk zu führen.

6 Zugklemmung

Die Kombination aus einer Schraube und einem kleinen Klemmblättchen sichert den Zug am Schaltwerk. Die Schraube muss ausreichend festgezogen sein (4–7 Nm), damit der Schaltzug nicht durchrutscht.

7 Schaltwerksfedern

Die Arme des Schaltwerks sind mit Federn verbunden, die dafür sorgen, dass die Kette auf kleinen Ritzeln genauso gespannt ist wie auf großen. Sie verhindern ein Schlagen der Kette an den Hinterbau.

8 Schaltröllchen

Die beiden Schaltröllchen sind für die Führung der Kette im Schaltkäfig verantwortlich. Wegen der exponierten Position sammelt sich an ihnen häufig Schmutz. Deshalb sollte man sie regelmäßig reinigen. Sie sind austauschbar. Mit farbigen Schaltröllchen lassen sich optische Akzente setzen.

9 Schaltkäfig

Um die Kette aufs nächste Ritzel zu hieven, ist eine Querbewegung des Schaltwerks nötig. Die unterstützt der Schaltkäfig mit den Schaltröllchen. Die Länge des Schaltkäfigs ist abhängig vom größten Ritzel der Kassette. MTB-Schaltungen mit zwölf Gängen hinten haben deshalb einen längeren Schaltkäfig als ältere Zweifach-Schaltsysteme mit Umwerfer.

Der Schalthebel einer Mountainbike-Schaltung

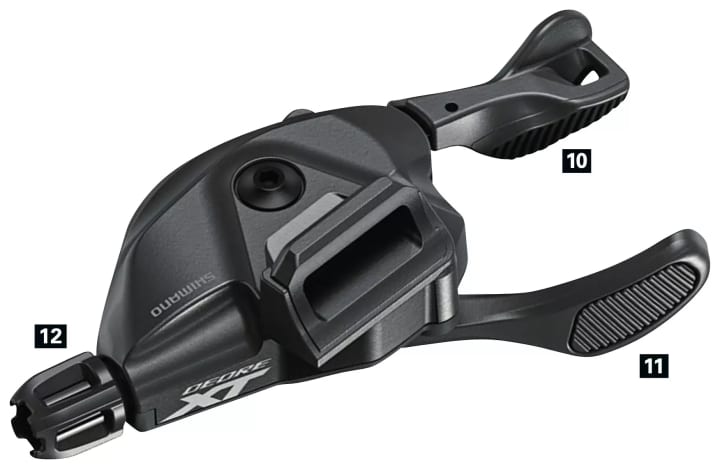

Der Schalthebel am Lenker ist mit einem Schaltzug aus Stahl mit dem Schaltwerk verbunden. Unabhängig vom Hersteller (Shimano oder Sram) funktionieren die Systeme sehr ähnlich. Foto: Hersteller
Der Schalthebel am Lenker ist mit einem Schaltzug aus Stahl mit dem Schaltwerk verbunden. Unabhängig vom Hersteller (Shimano oder Sram) funktionieren die Systeme sehr ähnlich.

10 Oberer Schalthebel

Er dient dazu, die Kette aufs nächstgrößere Ritzel zu befördern. Die Gänge lassen sich dann leichter treten. Im Inneren des Schalthebels befindet sich ein Zahnkranz­-Mechanismus, der durch Einrasten den Zug nach jedem Gangwechsel in der gewünschten Position hält. Zieht man den Hebel stark durch, können bis zu vier Gänge gleichzeitig geschaltet werden. Bei den Schaltvorgängen sollte man Druck von der Kette nehmen, also nicht mit maximaler Kraft treten und gleichzeitig schalten. Der obere Schalthebel darf sich nach dem Schalten aufs größte Ritzel nicht weiter durchdrücken lassen.

11 Unterer Schalthebel

Ein Druck auf den unteren Schalthebel befördert die Kette aufs nächstkleinere Ritzel, die Gänge werden also schwerer. Genau wie beim Hochschalten sollte man auch beim Runterschalten nicht mit voller Kraft in die Pedale treten.

12 Zugspannungsschraube

Mit der Einstellschraube für die Zugspannung lässt sich das Kletterverhalten der Kette an den Ritzeln der Kassette feinjustieren. Um die Spannung zu erhöhen, dreht man das Einstellrad heraus (gegen den Uhrzeigersinn bzw. links herum). Um die Zugspannung zu reduzieren, dreht man es rein (im Uhrzeigersinn bzw. rechts herum). Neue Schaltzüge längen sich in der Regel nach einer Weile. Deshalb muss die Zugspannung nachjustiert (meist erhöht) werden.

Mit dem Grundwissen sind Sie bestens gerüstet, um die Schaltung an ihrem Mountainbike selbst einzustellen oder bei mäßiger Funktion auf Fehlersuche zu gehen. Hier finden Sie passende Schrauber-Anleitungen für das Einstellen von MTB-Schaltungen von Sram und Shimano:
