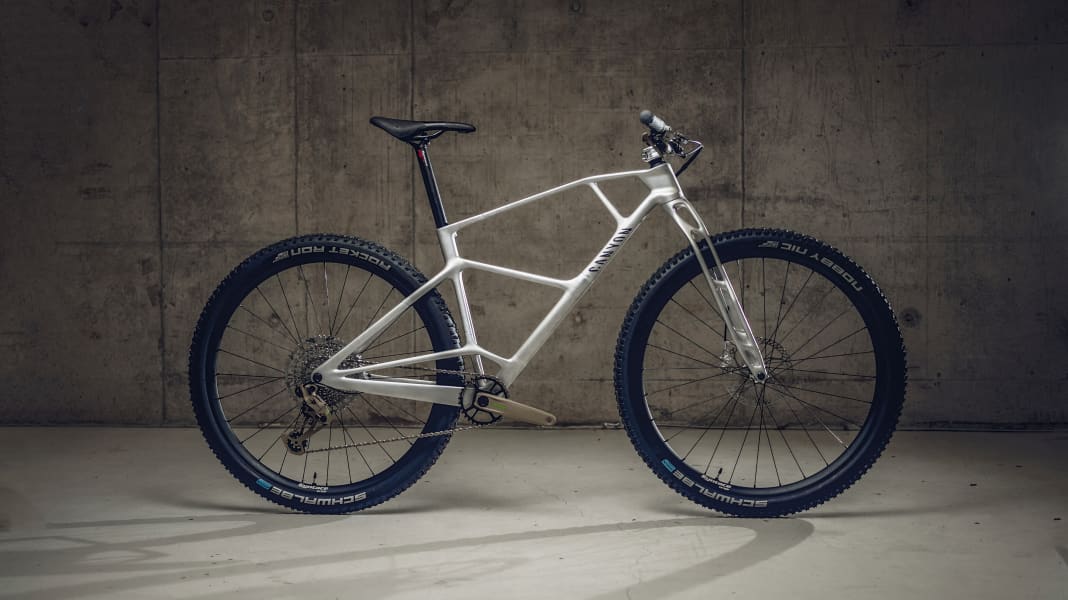

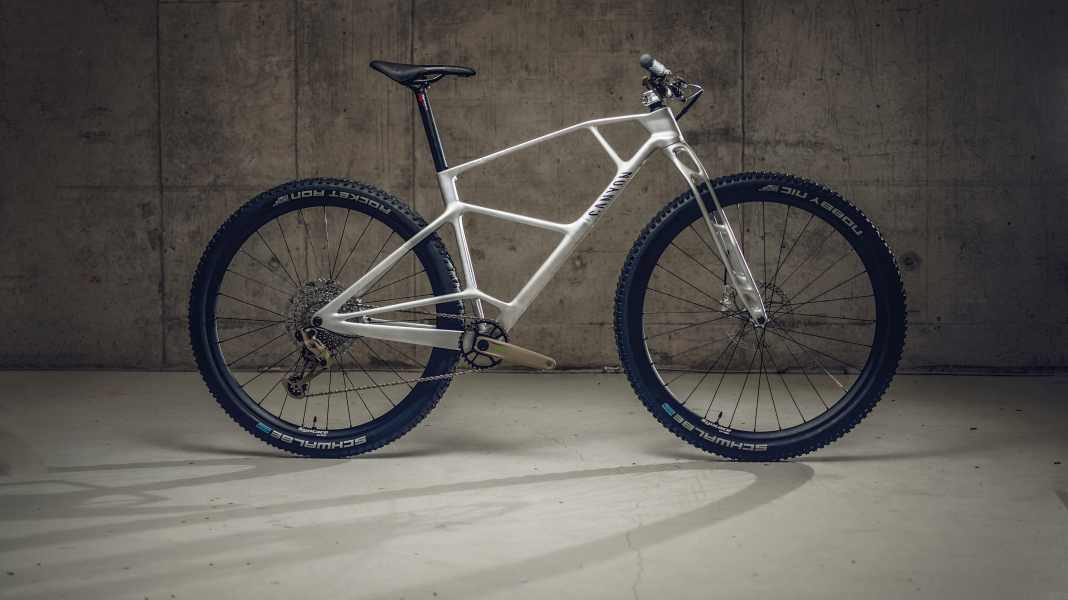

Der 3D-gedruckte Prototypen-Rahmen von Canyon vollendet unser maximal nachhaltiges Projekt-Mountainbike. Vorhang auf für das Finale der RIDE-GREEN-Kampagne!

Als wir zu Jahresbeginn in BIKE 3/21 die Frage stellten „Können wir ein nachhaltiges Bike bauen?“, war unklar, wie das Experiment ausgehen würde. Doch unserem Aufruf folgten einige Hersteller und die Idee, ein möglichst nachhaltiges MTB zu entwerfen, nahm langsam Form an. Es folgte eine repräsentative Umfrage, wie Biker das Thema Nachhaltigkeit sehen und ein Workshop mit den Experten der Cradle to Cradle NGO, wie kann Nachhaltigkeit für die Fahrrad-Branche aussehen kann. Dann ging's für die beteiligten Firmen an die Umsetzung. Mit unseren Partnern aus der Industrie stellten wir nach und nach Teile mit einer möglichst geringen Umweltbelastung vor. Pünktlich zum Finale der Serie kam nun der fahrfertige Prototyp von Canyon aus dem 3D-Drucker. Der exklusive Rahmen bike PROJECT:ride green lässt schon heute erahnen, wie die Bikes der Zukunft aussehen könnten.

Das bike PROJECT:ride green als Ergebnis unserer RIDE-GREEN-Kampagne in der Video-Vorstellung.

Das Herzstück – der 3D-gedruckte Rahmen von Canyon

Der „bike PROJECT: ride green“-Rahmen wurde bei Canyon designt und entwickelt. Gedruckt hat ihn die Firma Materialise aus Bremen, die sich auf die Lohnfertigung von 3D-Druck-Teilen spezialisiert hat. Bei der sogenannten Selective-Laser-Melting-Methode fährt ein Laser über ein Becken mit Aluminiumpulver und verschweißt das Pulver punktgenau zu hartem Metall. Diese Technologie lässt den Entwicklern absolute Design-Freiheit, wodurch sich Raum für neue Ansätze ergibt. Unser Rahmen wurde aus drei Teilen in je sechs Stunden Laufzeit produziert. Derart lange Fertigungszeiten eignen sich aktuell nicht für Großserien von Bikes. Allerdings macht die Technologie rasante Fortschritte und ermöglicht neben der Individualisierung der Produkte vor allem eine marktnahe Produktion. Zwei für die Zukunft extrem wichtige Faktoren.

Tretlager mit konventionellem BSA-Gewinde können zu Wartungszwecken häufiger montiert und demontiert werden, was die Lebensdauer deutlich erhöht.Foto: Wolfgang Watzke
Tretlager mit konventionellem BSA-Gewinde können zu Wartungszwecken häufiger montiert und demontiert werden, was die Lebensdauer deutlich erhöht.
Wir haben mit zahlreichen Herstellern gesprochen, um eine Federgabel für dieses Projekt zu realisieren. Doch das Zusammenspiel von Bauteilen aus unterschiedlichsten Materialien macht die Federgabel zu einem extrem komplexen Produkt. Der Versuch, bestehende

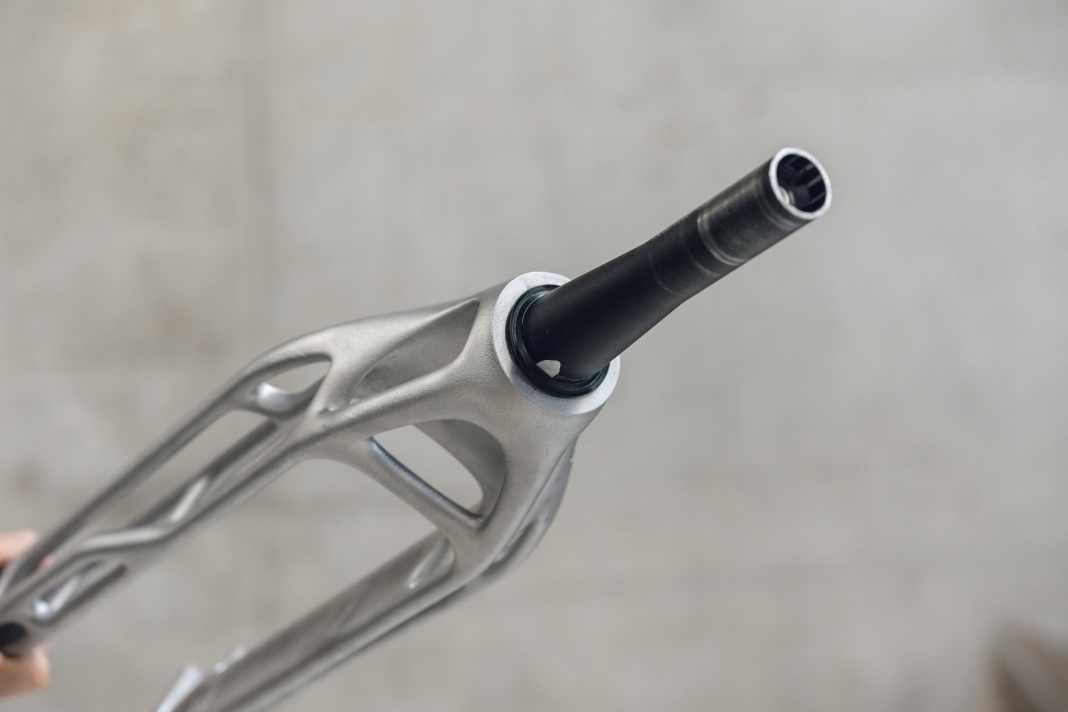

Konzepte nachhaltig umzusetzen, hatte daher wenig Aussicht auf Erfolg. Die verbaute Starr-Gabel wurde ebenfalls von Canyon entwickelt.Foto: Wolfgang Watzke
Wir haben mit zahlreichen Herstellern gesprochen, um eine Federgabel für dieses Projekt zu realisieren. Doch das Zusammenspiel von Bauteilen aus unterschiedlichsten Materialien macht die Federgabel zu einem extrem komplexen Produkt. Der Versuch, bestehende Konzepte nachhaltig umzusetzen, hatte daher wenig Aussicht auf Erfolg. Die verbaute Starr-Gabel wurde ebenfalls von Canyon entwickelt.
Die 3D-Druck-Technologie ermöglichte völlig neue Formen ohne gestalterische Grenzen. Das ist der Schlüssel, um das Material so effizient wie nie zuvor verarbeiten zu können.Foto: Wolfgang Watzke
Die 3D-Druck-Technologie ermöglichte völlig neue Formen ohne gestalterische Grenzen. Das ist der Schlüssel, um das Material so effizient wie nie zuvor verarbeiten zu können.
Im hochbelasteten Bereich des Steuerrohrs kommt viel Material zum Einsatz.Foto: Wolfgang Watzke
Im hochbelasteten Bereich des Steuerrohrs kommt viel Material zum Einsatz.
Der Canyon-Rahmen fungiert als Ideenträger für die Entwicklung eines nachhaltigen Mountainbikes und ist noch lange kein marktreifes Produkt.Foto: Wolfgang Watzke
Der Canyon-Rahmen fungiert als Ideenträger für die Entwicklung eines nachhaltigen Mountainbikes und ist noch lange kein marktreifes Produkt.

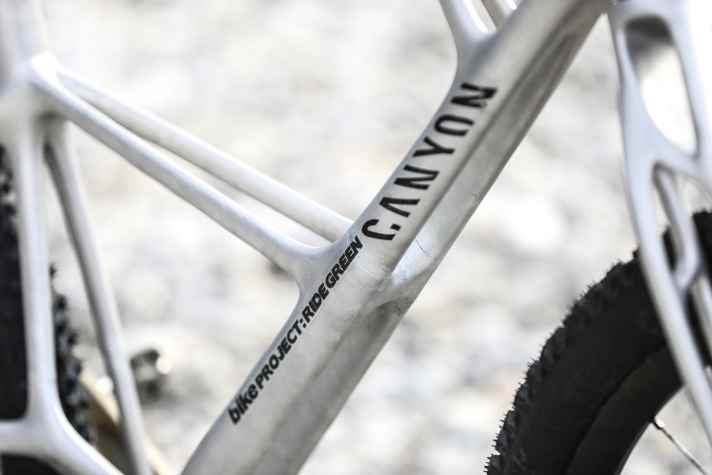

Die futuristische Form des „bike PROJECT: ride green“-Prototyps orientiert sich an den auftretenden Kräften beim Biken. Die Rohre verlaufen so, weil sie für die Belastungen im Fahrbetrieb optimal ausgelegt ist.Foto: Wolfgang Watzke
Die futuristische Form des „bike PROJECT: ride green“-Prototyps orientiert sich an den auftretenden Kräften beim Biken. Die Rohre verlaufen so, weil sie für die Belastungen im Fahrbetrieb optimal ausgelegt ist.
Die zusätzlichen Streben in den Rahmendreiecken gewährleisten eine ideale Kraftverteilung.Foto: Wolfgang Watzke
Die zusätzlichen Streben in den Rahmendreiecken gewährleisten eine ideale Kraftverteilung.
Der asymmetrische Hinterbau ermöglicht eine gezielte Kraftverteilung bei minimalem Materialeinsatz.Foto: Wolfgang Watzke
Der asymmetrische Hinterbau ermöglicht eine gezielte Kraftverteilung bei minimalem Materialeinsatz.
Weil der Bauraum des 3D-Druckers begrenzt war, wurde der Rahmen in drei Teilen gefertigt und anschließend zusammengeklebt.Foto: Wolfgang Watzke
Weil der Bauraum des 3D-Druckers begrenzt war, wurde der Rahmen in drei Teilen gefertigt und anschließend zusammengeklebt.
Mit einer Quixle-Steckachse von Canyon wird nicht nur das Laufrad, sondern auch das Sram UDH-Schaltauge fixiert.Foto: Wolfgang Watzke
Mit einer Quixle-Steckachse von Canyon wird nicht nur das Laufrad, sondern auch das Sram UDH-Schaltauge fixiert.
Tretlager mit konventionellem BSA-Gewinde können zu Wartungszwecken häufiger montiert und demontiert werden, was die Lebensdauer deutlich erhöht.Foto: Wolfgang Watzke
Tretlager mit konventionellem BSA-Gewinde können zu Wartungszwecken häufiger montiert und demontiert werden, was die Lebensdauer deutlich erhöht.
Wir haben mit zahlreichen Herstellern gesprochen, um eine Federgabel für dieses Projekt zu realisieren. Doch das Zusammenspiel von Bauteilen aus unterschiedlichsten Materialien macht die Federgabel zu einem extrem komplexen Produkt. Der Versuch, bestehende
Konzepte nachhaltig umzusetzen, hatte daher wenig Aussicht auf Erfolg. Die verbaute Starr-Gabel wurde ebenfalls von Canyon entwickelt.Foto: Wolfgang Watzke
Wir haben mit zahlreichen Herstellern gesprochen, um eine Federgabel für dieses Projekt zu realisieren. Doch das Zusammenspiel von Bauteilen aus unterschiedlichsten Materialien macht die Federgabel zu einem extrem komplexen Produkt. Der Versuch, bestehende Konzepte nachhaltig umzusetzen, hatte daher wenig Aussicht auf Erfolg. Die verbaute Starr-Gabel wurde ebenfalls von Canyon entwickelt.
Wir haben mit zahlreichen Herstellern gesprochen, um eine Federgabel für dieses Projekt zu realisieren. Doch das Zusammenspiel von Bauteilen aus unterschiedlichsten Materialien macht die Federgabel zu einem extrem komplexen Produkt. Der Versuch, bestehende
Konzepte nachhaltig umzusetzen, hatte daher wenig Aussicht auf Erfolg. Die verbaute Starr-Gabel wurde ebenfalls von Canyon entwickelt.
Die 3D-Druck-Technologie ermöglichte völlig neue Formen ohne gestalterische Grenzen. Das ist der Schlüssel, um das Material so effizient wie nie zuvor verarbeiten zu können.
Im hochbelasteten Bereich des Steuerrohrs kommt viel Material zum Einsatz.
Der Canyon-Rahmen fungiert als Ideenträger für die Entwicklung eines nachhaltigen Mountainbikes und ist noch lange kein marktreifes Produkt.
Die futuristische Form des „bike PROJECT: ride green“-Prototyps orientiert sich an den auftretenden Kräften beim Biken. Die Rohre verlaufen so, weil sie für die Belastungen im Fahrbetrieb optimal ausgelegt ist.
Die zusätzlichen Streben in den Rahmendreiecken gewährleisten eine ideale Kraftverteilung.
Der asymmetrische Hinterbau ermöglicht eine gezielte Kraftverteilung bei minimalem Materialeinsatz.
Weil der Bauraum des 3D-Druckers begrenzt war, wurde der Rahmen in drei Teilen gefertigt und anschließend zusammengeklebt.
Mit einer Quixle-Steckachse von Canyon wird nicht nur das Laufrad, sondern auch das Sram UDH-Schaltauge fixiert.
Tretlager mit konventionellem BSA-Gewinde können zu Wartungszwecken häufiger montiert und demontiert werden, was die Lebensdauer deutlich erhöht.

Der Prototyp aus dem 3D-Drucker repräsentiert das Herzstück unseres Versuchs, ein nachhaltiges Bike zu bauen. Das innovative Fertigungsverfahren ermöglicht eine völlig neuartige Formensprache. Das sagt Entwickler Johannes Thumm über seinen zwei Kilo schweren, futuristischen Prototyp:

„An der Evolution von Fahrrädern arbeiten wir tagtäglich. Aber nur selten haben wir die Möglichkeit, das Mountainbike so fundamental neu zu überdenken wie bei diesem Projekt! Es ging nicht um neue Anbauteile oder Schnittstellen, sondern um die komplette Materialität und Gesamtbauweise des Rahmens. An oberster Stelle stand dabei die Wiederverwertbarkeit und Umweltverträglichkeit der Materialien und das Prinzip des Materialkeislaufs ohne Qualitätsverluste. Aber wir sind noch weiter gegangen. Neben der Wiederverwertbarkeit der Materialien wollten wir auch die Menge des reinen Materials reduzieren und somit das Rahmengewicht zu senken. Das wäre dann eine Win-Win-Situation und der Kunde bekäme nicht nur ein nachhaltigeres Produkt, sondern auch ein besseres. Zusätzlich haben wir auch nach einer neuen Möglichkeit für die Gestaltung gesucht und unerwartet viele neue Möglichkeiten fürs Design gefunden. Denn ein nachhaltiges, gutes Produkt wird natürlich viel besser angenommen, wenn’s auch super aussieht!“
  Johannes Thumm (35), Canyon-Ingenieur und mehrmaliger BIKE Transalp-FinisherFoto: Wolfgang Watzke
Johannes Thumm (35), Canyon-Ingenieur und mehrmaliger BIKE Transalp-Finisher

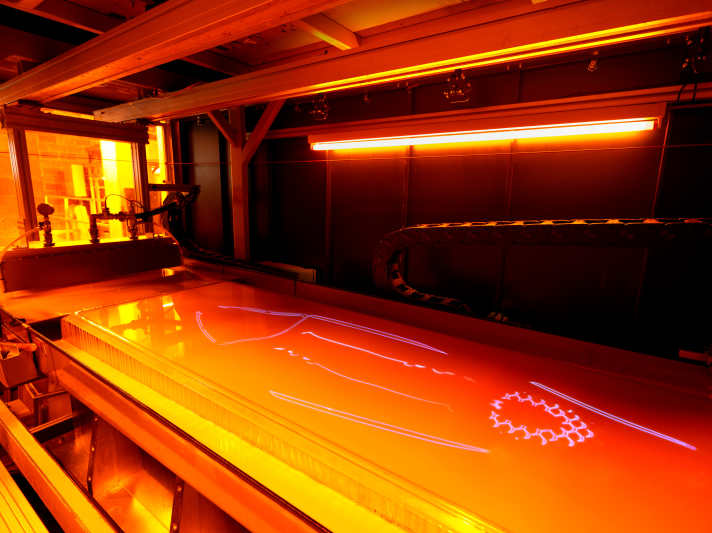

  Moderne 3D-Drucker können alle erdenklichen Formen und Wandstärken von nur 0,6 Millimetern realisieren. Das ermöglicht extremen Leichtbau bei absoluter Design-Freiheit. Filigrane Gitternetzstrukturen könnten noch einmal zu einer deutlichen Gewichtsreduktion führen, damit wären sogar Rahmen um 1000 Gramm möglich.Foto: Hersteller
Moderne 3D-Drucker können alle erdenklichen Formen und Wandstärken von nur 0,6 Millimetern realisieren. Das ermöglicht extremen Leichtbau bei absoluter Design-Freiheit. Filigrane Gitternetzstrukturen könnten noch einmal zu einer deutlichen Gewichtsreduktion führen, damit wären sogar Rahmen um 1000 Gramm möglich.
  Der Blick in die Zukunft: Um das volle Potenzial der 3D-Druck-Technologie zu nutzen, müssten die gedruckten Alu-Rohre, wie in diesem Rendering, einer Gitternetzstruktur weichen. Eine übergezogene Haut sorgt dann für die entsprechende Optik.Foto: Canyon Bicycles
Der Blick in die Zukunft: Um das volle Potenzial der 3D-Druck-Technologie zu nutzen, müssten die gedruckten Alu-Rohre, wie in diesem Rendering, einer Gitternetzstruktur weichen. Eine übergezogene Haut sorgt dann für die entsprechende Optik.

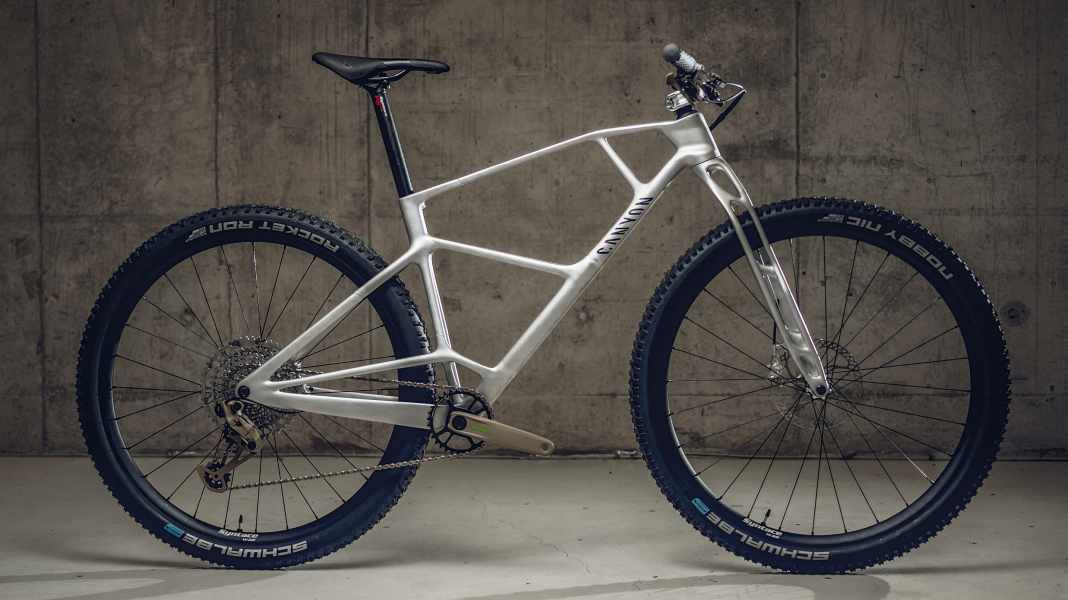

  Der Prototyp aus dem 3D-Drucker repräsentiert das Herzstück unseres Versuchs, ein maximal nachhaltiges Mountainbike zu bauen. Doch auch die Anbauteile unseres Projekt-Bikes tragen allesamt den grünen Grundgedanken in sich.Foto: Georg Grieshaber
Der Prototyp aus dem 3D-Drucker repräsentiert das Herzstück unseres Versuchs, ein maximal nachhaltiges Mountainbike zu bauen. Doch auch die Anbauteile unseres Projekt-Bikes tragen allesamt den grünen Grundgedanken in sich.
