​Der Bosch Performance Line CX ist der meistverbaute Antrieb in sportlichen E-Mountainbikes. Trotz seiner Reife in der fünften Generation können Defekte auftreten. Wir erklären, was die Fehlercodes bedeuten und was bei Defekten am Antrieb zu tun ist.

​Unser Fazit: Viele Probleme sind schnell gelöst

Der Bosch Performance Line CX in seiner fünften Generation ist ein technisch reifer Antrieb, trotzdem können Fehler und Defekte auftreten. Häufig lassen sich einfache Ursachen wie ein verrutschter Geschwindigkeitssensor, ein blockierter Schalter, ein loses Kabel oder ein Kontaktproblem schnell erkennen. Oft ist ein Problem auch schon mit einem Neustart gelöst. Bleibt die Meldung bestehen oder kehrt sie zurück, lassen sich bei manchen Fehlercodes die Ursachen nach Anleitung selbst beheben. Falls nicht: Eine professionelle Fachwerkstatt verfügt über die passenden Tools für eine fundierte Diagnose und kann zuverlässige Aussagen über die tatsächlichen Ursachen treffen.

Der Bosch Performance Line CX gehört zu den prägenden Antrieben moderner E-Mountainbikes. Er ist in zahlreichen sportlichen E-Mountainbikes verbaut und richtet sich an Fahrer, die auf steilen Anstiegen, langen Touren und technischen Trails viel Unterstützung benötigen. Sein Charakter ist kraftvoll und direkt, zugleich reagiert die Motorunterstützung feinfühlig auf Pedaldruck und die jeweilige Fahrsituation reagieren.

Die Entwicklung des Performance Line CX begann bei Bosch bereits 2015. Seitdem wurde der Antrieb mehrfach überarbeitet. Die fünfte Generation ist leichter und leiser als ihre Vorgänger und lässt sich noch individueller über die eBike Flow App anpassen. Ein Power-Update gab es jüngst obendrauf - seitdem liefert der CX 120 Nm Drehmoment und eine Maximalleistung von 750 Watt.

Trotz seiner Reife in der fünften Generation können auch beim CX Elektronik-Fehler oder Motor-Defekte auftreten. Zeigt das E-Mountainbike einen Fehlercode an, liegt die Ursache nicht automatisch direkt im Motor. Auch der Akku, das Display, die Bedieneinheit, der Geschwindigkeitssensor oder eine Steckverbindung können für die Fehlermeldung verantwortlich sein.

Wichtig: Vor allen Arbeiten am E-Mountainbike das System ausschalten. Steckverbindungen niemals unter Spannung trennen. Den Motor und den Akku nicht selbst öffnen.

Das solltest du bei einem Fehlercode zuerst prüfen

Bevor du den Fehlercode genauer zuordnest, helfen einige grundlegende Schritte:

• E-Mountainbike vollständig ausschalten.
• Einige Sekunden warten und das System neu starten.
• Beim Einschalten die Kurbeln nicht belasten.
• Prüfen, ob Akku, Display und Bedieneinheit korrekt sitzen.
• Steckverbindungen auf Feuchtigkeit, Schmutz oder lose Kabel kontrollieren.
• Geschwindigkeitssensor und Speichenmagnet überprüfen.
• In der eBike Flow App nach einem Software-Update suchen.
• Wird der Fehler erneut angezeigt, den Code notieren und nicht einfach dauerhaft löschen.

Ein Neustart kann einen vorübergehenden Software- oder Kontaktfehler beseitigen. Tritt die Meldung wieder auf, steckt meist eine konkrete Ursache dahinter. Einige Fehler lassen sich nur mit dem Diagnosesystem des Fachhändlers zuverlässig prüfen. Bei anderen wiederum kann man sich selbst behelfen.

Fehlercodes am Bosch Performance Line CX Gen5

Die folgende Übersicht bezieht sich auf typische Fehlercodes des Bosch Smart Systems, wie es auch mit dem Performance Line CX Gen5 eingesetzt wird.

Fehler 410 und 418: Eine Taste reagiert nicht richtig

Bei den Fehlercodes 410 und 418 erkennt das Bosch Smart System eine blockierte Taste. Betroffen sein können Tasten am Display oder an der Bedieneinheit.

Mögliche Ursachen

• Schmutz oder Staub unter einer Taste
• eingedrungene Feuchtigkeit
• ein beschädigtes Tastenfeld
• eine dauerhaft gedrückte Taste
• ein defekter Schalter

Lösung

Schalte das E-Mountainbike aus und prüfe, ob sich alle Tasten frei bewegen lassen. Entferne sichtbaren Schmutz vorsichtig mit einem trockenen Tuch. Verwende keinen Hochdruckreiniger und sprühe keinen Reiniger direkt in die Bedieneinheit.

Bleibt der Fehler bestehen, sollte die Bedieneinheit in einer Fachwerkstatt geprüft und gegebenenfalls ersetzt werden.

Fehler 414, 422, 423 und 424: Kommunikationsfehler

Diese Fehlercodes weisen meist auf ein Problem bei der Kommunikation zwischen Akku, Motor, Display oder Bedieneinheit hin.

Mögliche Ursachen

• lockere Steckverbindung
• beschädigtes Kabel
• Feuchtigkeit an einem Kontakt
• Korrosion
• ein nicht korrekt montiertes Display
• ein Softwareproblem

Lösung

Schalte das System aus und kontrolliere die von außen zugänglichen Kabel und Steckverbindungen. Achte auf abgeknickte Leitungen, beschädigte Isolierungen und sichtbare Feuchtigkeit.

Nicht jede Verbindung sollte vom Fahrer selbst gelöst werden. Befinden sich die Anschlüsse im Rahmen oder direkt am Motor, ist der Fachhändler die richtige Adresse. Das gilt besonders, wenn der Fehler nach einem Sturz oder nach einer intensiven Reinigung auftritt.

Fehler 431 und 580: Software- oder Versionsfehler

Die Fehlercodes 431 und 580 deuten auf eine nicht passende oder fehlerhafte Softwareversion hin. Das kann nach einem fehlgeschlagenen Update, nach dem Austausch einer Komponente oder bei unterschiedlichen Softwareständen im System auftreten.

Lösung

Starte das E-Mountainbike zunächst neu. Prüfe anschließend in der eBike Flow App, ob ein Software-Update verfügbar ist. Während eines Updates müssen Smartphone, E-Mountainbike und Akku ausreichend geladen sein.

Wenn ein Update nicht vollständig abgeschlossen wurde oder der Fehler anschließend erneut erscheint, sollte das System in einer Fachwerkstatt mit einem Diagnosegerät geprüft werden. Ein eigenständiges Zurücksetzen der Software ist nicht möglich.

Fehler 440, 450 und 500: Interner Fehler der Antriebseinheit

Die Fehlercodes 440, 450 und 500 gehören zu den Meldungen, bei denen du nicht selbst am Motor arbeiten solltest.

Mögliche Ursachen

• interner Elektronikfehler
• Problem mit der Motorsteuerung
• Fehler in der Spannungsversorgung
• beschädigter Sensor
• mechanischer oder elektrischer Defekt im Antrieb

Lösung

Schalte das E-Mountainbike aus und starte es einmal neu. Verschwindet die Meldung nicht oder kehrt sie nach kurzer Zeit zurück, muss eine Fachwerkstatt die Antriebseinheit auslesen.

Den Motor selbst zu öffnen, ist keine sinnvolle Reparaturmaßnahme. Neben dem Risiko weiterer Schäden können dadurch auch Garantie- oder Gewährleistungsansprüche beeinträchtigt werden.

Fehler 460 und 550: USB-Anschluss oder zusätzlicher Verbraucher

Der Fehler 460 weist auf ein Problem am USB-Anschluss hin. Fehler 550 kann auch auftreten, wenn das System einen unzulässigen Verbraucher erkennt.

Typische Auslöser

• Smartphone oder anderes Gerät am USB-Anschluss
• beschädigtes USB-Kabel
• Feuchtigkeit im Anschluss
• ungeeignetes Zubehör
• elektrisches Problem an einem angeschlossenen Verbraucher

Lösung

Entferne alle externen Geräte und Kabel vom E-Mountainbike. Schalte das System aus und wieder ein. Prüfe den USB-Anschluss auf Feuchtigkeit und lasse ihn vollständig trocknen.

Wenn der Fehler ohne angeschlossenes Gerät wieder erscheint, sollte der Anschluss beziehungsweise das Display von einer Fachwerkstatt geprüft werden.

Fehler 502: Die Beleuchtung funktioniert nicht

Der Fehlercode 502 weist auf einen Fehler in der Fahrradbeleuchtung hin. Das betrifft E-Mountainbikes mit angeschlossenen Front- oder Rückleuchten.

Mögliche Ursachen

• lose Steckverbindung
• beschädigtes Lichtkabel
• defekte Lampe
• Feuchtigkeit im Anschluss
• nachträglich montierte, nicht kompatible Beleuchtung

Lösung

Prüfe, ob sich ein Kabel gelöst hat oder sichtbar beschädigt ist. Bei einer im Rahmen verlegten Leitung sollte die Reparatur der Fachhändler übernehmen.

Wichtig: Die Beleuchtung darf nicht einfach mit einer beliebigen Lampe ersetzt werden. Bosch-Systeme benötigen kompatible Komponenten.

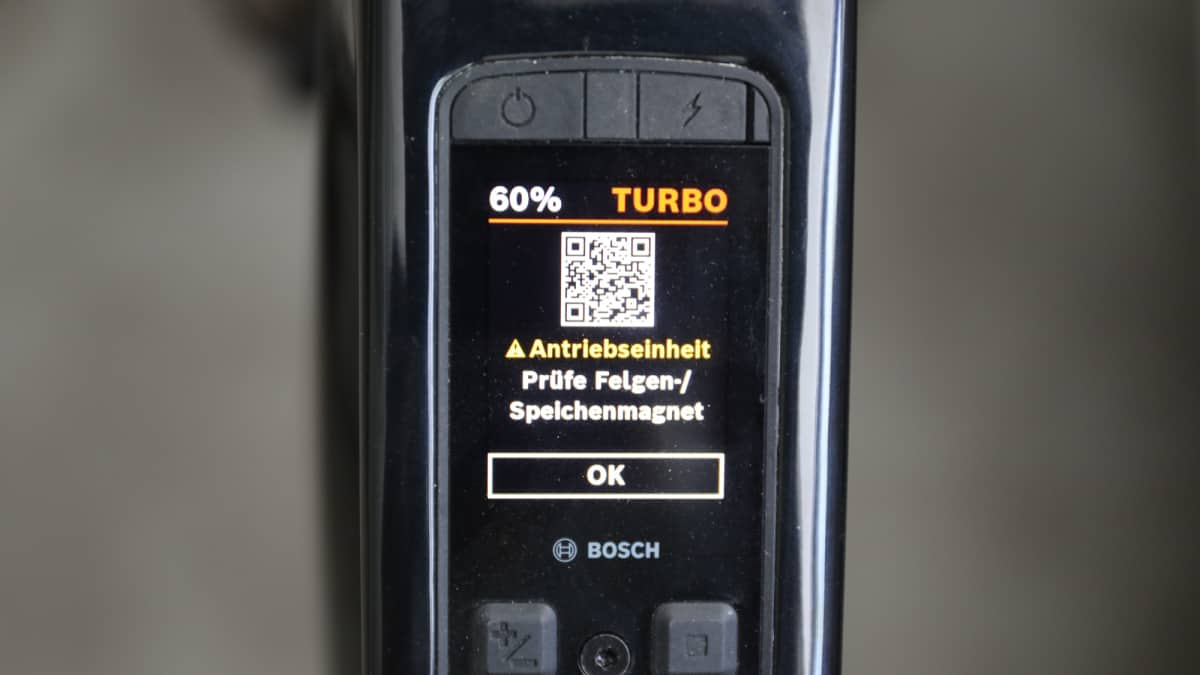

Fehler 503: Der Geschwindigkeitssensor liefert falsche Werte

Bei Fehler 503 erkennt das System ein Problem mit dem Geschwindigkeitssensor. Ohne korrekte Geschwindigkeitserfassung kann der Motor die Unterstützung aus Sicherheitsgründen reduzieren oder abschalten. Bei modernen E-Mountainbikes sitzt der Magnet in der Regel an der Bremsscheibe oder am Ventil, der Sensor in der Kettenstrebe, zudem verlaufen die Kabel in er Regel im Rahmen bis zum Sensor in der Kettenstrebe. Ein Verrutschen oder Lösen einer der Komponenten ist hier ungewöhnlich. Bei älteren System mit Speichenmagneten und eventuell außenliegenden Kabeln kommen solche Probleme dagegen häufig vor.

Mögliche Ursachen

• verdrehter oder verrutschter Speichenmagnet
• zu großer Abstand zwischen Magnet und Sensor
• verschmutzter Sensor
• beschädigtes Sensorkabel
• gelockerte Sensorhalterung

Lösung

Kontrolliere Sensor und Magnet. Der Magnet muss beim Drehen des Laufrads zuverlässig am Sensor vorbeilaufen. Ein Abstand von etwa 8 bis 14 Millimetern ist in der Regel sinnvoll.

Sitzt der Magnet korrekt und der Fehler bleibt bestehen, sollte der Sensor beziehungsweise die Verkabelung geprüft werden.

Fehler 504: Das Geschwindigkeitssignal ist unplausibel

Der Fehler 504 wird angezeigt, wenn das Bosch-System ein manipuliertes oder unplausibles Geschwindigkeitssignal erkennt.

Mögliche Ursachen

• verrutschter Speichenmagnet
• falscher Abstand zwischen Magnet und Sensor
• beschädigter Geschwindigkeitssensor
• Montagefehler nach einem Laufradwechsel
• Tuning oder eine erkannte Manipulation

Lösung

Prüfe zunächst den Magneten und den Geschwindigkeitssensor. Ein verrutschter Magnet kann den Fehler auch ohne Manipulationsabsicht auslösen.

Verwende keine Tuningprodukte! Neben möglichen Schäden am Antrieb können sie zu Fehlermeldungen, zum Verlust der Betriebserlaubnis und zu Problemen bei Garantie- oder Versicherungsfragen führen. Wird der Fehler trotz korrekt positioniertem Magneten weiterhin angezeigt, muss der Händler die Ursache mit dem Diagnosesystem prüfen.

Fehler 530: Problem mit dem Akku

Der Fehlercode 530 weist auf einen Akkufehler hin. Das Problem kann im Akku selbst, an den Kontakten oder an der Verbindung zum restlichen System liegen.

Mögliche Ursachen

• Akku nicht korrekt eingesetzt
• verschmutzte Kontakte
• Feuchtigkeit am Akku oder am Anschluss
• beschädigtes Akkugehäuse
• interner Akkufehler

Lösung

Schalte das System aus und entnimm den Akku, sofern dies bei deinem E-Mountainbike vorgesehen ist. Kontrolliere die Kontakte auf Schmutz und Feuchtigkeit. Setze den Akku anschließend korrekt ein und starte das System neu.

Verwende keine Metallgegenstände, um Kontakte zu reinigen. Bei beschädigten Kontakten oder sichtbaren Gehäuseschäden darf der Akku nicht weiter verwendet werden.

Fehler 540: Akku oder Motor ist zu warm oder zu kalt

Der Fehlercode 540 weist auf eine Temperatur außerhalb des zulässigen Bereichs hin.

Mögliche Ursachen

• E-Mountainbike stand in direkter Sonne
• lange, steile Auffahrt bei hoher Unterstützung
• Akku wurde bei großer Kälte geladen
• Fahrrad wurde aus einem kalten Fahrzeug in einen warmen Raum gebracht
• Akku oder Motor hat sich überhitzt

Lösung

Stelle das E-Mountainbike an einen trockenen Ort mit moderater Temperatur. Warte, bis Akku und Antrieb wieder eine normale Temperatur erreicht haben. Lade einen sehr kalten oder sehr warmen Akku nicht sofort.

Vermeide es, den Akku aktiv mit Heizgeräten, heißem Wasser oder starker Kaltluft zu erwärmen oder abzukühlen.

Fehler 591: Der Akku wird nicht authentifiziert

Bei Fehler 591 erkennt das System den Akku nicht korrekt.

Mögliche Ursachen

• Akku sitzt nicht vollständig im Rahmen
• Kontaktproblem
• inkompatibler oder ausgetauschter Akku
• Softwareproblem
• Fehler in der Akku-Elektronik

Lösung

Akku ausbauen und korrekt wieder einsetzen. Starte anschließend das E-Mountainbike neu. Bei einem neu eingebauten Akku sollte außerdem geprüft werden, ob er mit dem verbauten Bosch Smart System kompatibel ist.

Bleibt die Meldung bestehen, muss der Händler Akku und System gemeinsam auslesen.

Fehler 602 und 603: Interner Akkufehler

Die Fehlercodes 602 und 603 weisen auf einen internen Fehler des Akkus hin.

Ein Neustart kann kurzfristig helfen. Verschwindet die Meldung jedoch nicht, sollte der Akku keinesfalls geöffnet oder selbst repariert werden. Lithium-Ionen-Akkus können bei unsachgemäßer Behandlung gefährlich werden.

Der Bosch-Fachhändler kann den Akku prüfen und feststellen, ob eine Reparatur, ein Austausch oder eine weitere Diagnose notwendig ist.

Wenn der Motor plötzlich keine Unterstützung liefert

Nicht jeder Fehler wird sofort als Fehlercode angezeigt. Wenn der Bosch Performance Line CX Gen5 während der Fahrt keine Unterstützung mehr liefert, kommen unter anderem folgende Ursachen infrage:

• Geschwindigkeitssensor oder Magnet arbeitet nicht korrekt
• Akku sitzt nicht richtig
• Systemtemperatur ist zu hoch
• eine Steckverbindung hat sich gelöst
• Softwarefehler
• interner Fehler der Antriebseinheit
• Akku ist leer oder wird nicht korrekt erkannt

Gehe zunächst wie folgt vor:

1. Anhalten und System ausschalten
2. Geschwindigkeitssensor und Magnet kontrollieren.
3. Akku-Sitz und sichtbare Steckverbindungen prüfen.
4. E-Mountainbike neu starten.
5. Fehlercode in der App oder am Display notieren.
6. Bei wiederkehrendem Fehler den Händler aufsuchen.

Tritt der Fehler nur unter hoher Last oder bei warmem Motor auf, sollte das E-Mountainbike besonders gründlich geprüft werden. Ein wiederkehrender Ausfall ist kein normales Betriebsverhalten.

Wann muss das E-Mountainbike zum Händler?

Der Fachhändler ist die richtige Anlaufstelle, wenn:

• der Fehlercode nach einem Neustart bleibt
• der Motor wiederholt aussetzt
• ein interner Antriebs- oder Akkufehler angezeigt wird
• Kabel im Rahmen beschädigt sein könnten
• der Akku sehr heiß wird, sich verformt oder beschädigt ist
• das System nach einem Update nicht mehr korrekt funktioniert
• die Ursache nicht eindeutig gefunden werden kann

Notiere vor dem Werkstattbesuch den vollständigen Fehlercode, den Zeitpunkt des Auftretens und die Fahrsituation. Hilfreich sind außerdem Angaben zu Temperatur, Akkuladestand, Fahrmodus und vorherigen Reparaturen.
