Elektronik-Defekte und Fehlercodes am E-Mountainbike: So findest du die Ursache

​Unser Fazit

Fehlercodes am E-Mountainbike sind wichtige Diagnosehinweise, aber kein automatisches Todesurteil für den Motor. Bosch und Shimano nennen zahlreiche konkrete Codes, während DJI, SRAM, Yamaha und Specialized stärker mit Klartextmeldungen, Apps und Händlerdiagnosen arbeiten. Neustart, Akkusitz, Temperatur, Sensor und Firmware darfst du selbst prüfen. Bei Akku-, Motor-, Kabel- oder internen Sensorfehlern muss die Fachwerkstatt übernehmen.

Ein E-Mountainbike kann die Motorunterstützung aus vielen Gründen reduzieren oder vollständig abschalten. Manchmal ist lediglich der Akku zu kalt, der Geschwindigkeitssensor verschmutzt oder ein Stecker nicht richtig verbunden. In anderen Fällen liegt ein Fehler in der Motorsteuerung, im Akku-Management oder in der internen Verkabelung vor.

Ein Fehlercode bedeutet zunächst nur, dass das System eine Unregelmäßigkeit erkannt hat. Er sagt nicht automatisch, dass der Motor irreparabel beschädigt ist. Moderne Antriebe überwachen unter anderem Spannung, Stromstärke, Temperatur, Geschwindigkeit, Drehmoment, Trittfrequenz und die Kommunikation zwischen den einzelnen Komponenten.

Viele einfache Ursachen lassen sich selbst beheben. Bei beschädigten Akkus, defekten Kabelbäumen, internen Motorfehlern oder wiederkehrenden Abschaltungen ist dagegen die Fachwerkstatt zuständig.

Die sieben Schritte der Fehlersuche

1. Fehlercode fotografieren

Notiere den vollständigen Code und den genauen Wortlaut der Fehlermeldung. Fotografiere das Display, bevor du das System neu startest oder den Fehler löschst. Wenn das Bike später in die Werkstatt muss, ist man dort für die Fehlersuche auf Informationen von Dir angewiesen. Mache Dir deswegen Notizen zu folgenden Punkten:

• Trat der Fehler beim Einschalten oder während der Fahrt auf?
• Funktioniert die Unterstützung noch teilweise?
• Wird der Akku erkannt?
• Lässt sich der Akku noch laden?
• War das Fahrrad zuvor nass, sehr heiß oder sehr kalt?
• Trat der Fehler nach einem Update, einer Reparatur oder einem Sturz auf?
• Kommt die Meldung unter hoher Last wieder?

2. System vollständig neu starten

Schalte das E-Mountainbike aus, warte etwa 30 Sekunden und starte es anschließend neu. Ein Neustart kann einen einmaligen Kommunikationsfehler beseitigen. Kehrt der Fehlercode jedoch sofort oder nach wenigen Metern zurück, solltest du ihn nicht einfach immer wieder löschen.

3. Akku und Temperatur prüfen

Kontrolliere, ob der Akku vollständig eingesetzt und verriegelt ist. Die Kontakte dürfen äußerlich auf Verschmutzung oder Feuchtigkeit geprüft werden. Vor dem Wiedereinsetzen müssen sie trocken sein. Viele Systeme reduzieren die Leistung bei großer Hitze, Kälte oder sehr niedrigem Ladezustand. Lade den Akku bei Raumtemperatur mit dem Original-Ladegerät. Einen beschädigten oder ungewöhnlich heißen Akku darfst du nicht weiterverwenden oder laden.

4. Geschwindigkeitssensor und Magnet kontrollieren

Ein verrutschter oder verschmutzter Geschwindigkeitssensor kann die Motorunterstützung verhindern. Prüfe folgende mögliche Ursachen:

• Position des Speichenmagneten oder Sensorrings
• Abstand zwischen Magnet und Sensor
• Schlamm, Metallspäne oder andere Verschmutzungen
• Beschädigungen am Sensor und an seiner Halterung
• Sichtbare Schäden am Sensorkabel

5. Sichtbare Steckverbindungen prüfen

Sichtbare Stecker dürfen vorsichtig auf festen Sitz, Feuchtigkeit und äußere Beschädigungen geprüft werden. Tief im Rahmen verlegte Kabel solltest du nicht herausziehen. Beschädigte Leitungen gehören in die Fachwerkstatt.

6. App und Firmware kontrollieren

Aktualisiere die jeweils zuständige Smartphone-App und prüfe, ob Firmware-Updates für Motor, Akku, Display und Bedieneinheit verfügbar sind.

Bei Bosch müssen alle relevanten Komponenten gemeinsam berücksichtigt werden. Dazu zählen unter anderem Antriebseinheit, Display, Bedieneinheit, Akku, Range Extender, ABS und ConnectModule. Fehlt eine Komponente beim Update, kann das System anschließend eingeschränkt funktionieren.

7. Fehler dokumentieren

Wenn der Fehler bleibt, notierst du Code, Akkustand, Temperatur und Situation. Anschließend sollte die Werkstatt eine vollständige Diagnose durchführen.

Bosch Performance Line CX Gen5 Smart System

Der Bosch ist der mit Abstand meist verbaute Motor bei E-Mountainbikes. Das System gilt als zuverlässig, und die Diagnosemöglichkeiten bei Problemen sind recht transparent. Beim Performance Line CX mit Smart System werden Fehlercodes über das Display und die eBike-Flow-App angezeigt. Bosch stellt für viele Codes eine eigene Online-Suche mit Beschreibung und Lösungsschritten bereit.

Wichtige Bosch-Fehlercodes

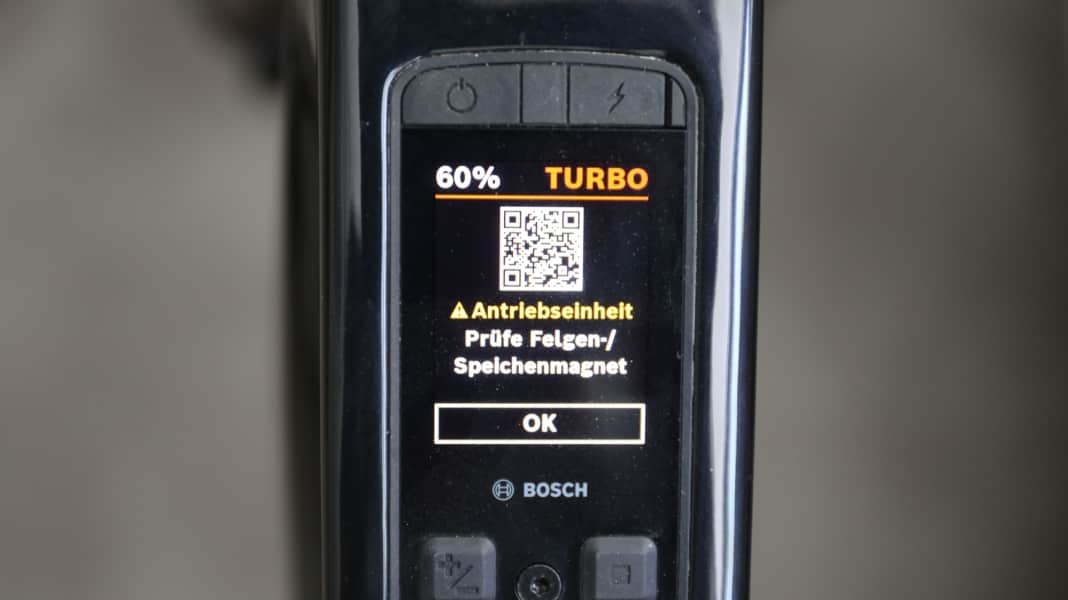

Der Code 504 weist auf ein verfälschtes Geschwindigkeitssignal hin. Bosch empfiehlt, die Position des Magneten zu kontrollieren. Auch eine Manipulation oder ein Tuning kann die Meldung auslösen. In diesem Fall wird die Unterstützung reduziert.

Der Code 650001 bedeutet, dass der Akku selbst einen Fehler erkannt hat. Bosch nennt als mögliche Maßnahmen die Kontrolle des Akkusitzes und der elektrischen Kontakte. Korrodierte Kontakte dürfen vorsichtig mit einem weichen, leicht feuchten Tuch gereinigt werden. Danach müssen sie vollständig trocknen.

Bei 500 und 503015 ist die Grenze der Selbsthilfe schnell erreicht. Ein Neustart ist möglich. Kommt der Fehler wieder, liegt wahrscheinlich ein interner Fehler der Antriebseinheit oder ihrer Steuerung vor. Bosch beschreibt den Code 503015 als Störung, die zu einer automatischen Abschaltung und fehlender Motorunterstützung führen kann.

Fehler nach einem Software-Update

Funktioniert der Motor direkt nach einem Update nicht mehr, kann eine Komponente fehlen oder nicht vollständig aktualisiert worden sein. Prüfe in der eBike-Flow-App den Softwarestand aller Komponenten. Sind nicht alle Teile verbunden, sollte ein Bosch-Fachhändler ein vollständiges Update durchführen. Ein selbstständiges Zurücksetzen auf ältere Firmware ist nicht empfehlenswert.

Shimano Steps EP801, Generation 2

Der Shimano Steps EP801 verwendet verschiedene Fehler- und Warncodes. Die genaue Darstellung hängt vom Display, der E-TUBE-App-Version und den angeschlossenen Komponenten ab.

Wichtige Shimano-Codes

Shimano beschreibt E01010, E01011, E01020 bis E01022 und E01030 als Sensorfehler oder Sensorabweichungen in der Antriebseinheit. In diesen Fällen wird keine Unterstützung bereitgestellt. Die offizielle Maßnahme lautet, den Händler oder Distributor zu kontaktieren.

Der Code E02000 weist auf einen Kommunikationsfehler zwischen Akku und Motor hin. Shimano nennt als Prüfpunkte das Kabel zwischen Antriebseinheit und Akku sowie die Stromversorgung. Da sich diese Leitungen bei vielen E-Mountainbikes im Rahmen befinden, sollte die weiterführende Prüfung die Fachwerkstatt übernehmen.

Bei E021 erkennt das System zwar einen grundsätzlich normgerechten Akku, bewertet ihn aber als nicht kompatibel. Ein Aus- und Einschalten über die Akku-Taste kann versucht werden. Bleibt der Code bestehen, kommen Akku, Firmware oder Systemkonfiguration als Ursache infrage.

Der Warnhinweis W013 ist vergleichsweise harmlos. Shimano erklärt, dass beim Einschalten Druck auf einem Pedal erkannt wurde und der Sensor deshalb nicht korrekt kalibriert werden konnte. Schalte das Fahrrad aus, nimm die Füße von den Pedalen und schalte es erneut ein. Der Fehler tritt bei älteren E8000-Modellen auf, bei den neuen EP801 allerdings nicht mehr.

Der Code E013 steht in bestimmten Shimano-Systemen für einen Firmwarefehler. Shimano weist darauf hin, dass der Fehlerstatus bestehen bleiben und die Unterstützung deaktiviert werden kann. Die Wiederherstellung der Firmware erfolgt über die entsprechende Händler- oder Service-Software.

Avinox M2

Beim Avinox M2 gibt es keine allgemein veröffentlichte, modellübergreifende Fehlercode-Tabelle, die mit den Bosch-Codes vergleichbar wäre. Avinox arbeitet stattdessen mit Warnmeldungen auf dem Display, dem Menüpunkt „Systemstatus“ und Fehlerprotokollen in der Avinox-Ride-App.

So liest du Avinox-Fehler aus

Wenn das Antriebssystem einen Fehler erkennt, erscheint eine Warnung auf Deinem Touch-Display. Wische nach oben, öffne die Einstellungen und wähle den Systemstatus. Dort werden die Warnungsdetails und die vorgesehenen Lösungsschritte angezeigt.

Bei einem Systemabsturz oder einem wiederkehrenden Fehler kannst du in der Avinox-Ride-App über den Supportbereich ein Fehlerprotokoll exportieren. Dieses Protokoll kann anschließend an den Fahrradhersteller oder den DJI-Support übermittelt werden.

Was du selbst prüfen kannst

• Akku korrekt einsetzen und Ladezustand kontrollieren
• System vollständig neu starten
• Bluetooth-Verbindung zur App prüfen
• App und Firmware aktualisieren
• Fahrrad bei großer Hitze oder Kälte auf normale Temperatur bringen
• Warnmeldung und Systemstatus fotografieren
• Fehlerprotokoll aus der App exportieren

Avinox weist darauf hin, dass das Antriebssystem nicht zerlegt und nicht eigenmächtig verändert werden darf. Bei einem internen Motorfehler, einem Akkuschaden oder einem erfolglosen Firmware-Update muss der Fahrradhersteller oder ein autorisierter Servicebetrieb helfen.

​SRAM Eagle Powertrain

Beim SRAM Eagle Powertrain werden viele Fehler nicht als klassische Zahlencodes, sondern als Klartextmeldungen auf dem Display oder in der SRAM-AXS-App angezeigt. Deshalb ist der genaue Wortlaut der Meldung besonders wichtig.

Relevante SRAM-Meldungen und Anzeigen

SRAM beschreibt eine gelb blinkende LED als Hinweis auf ein fehlgeschlagenes oder unterbrochenes Firmware-Update. Über die SRAM-AXS-App kann die Firmware der betroffenen Komponente wiederhergestellt werden.

Eine rot blinkende LED am Ladegerät zeigt laut SRAM eine Ladegerät-Fehlermeldung an. Der Ladeanschluss, der Akku und die sichtbaren Steckverbindungen dürfen äußerlich geprüft werden. Bei wiederholtem Auftreten ist die SRAM-Service-Stelle zuständig.

Wenn der Motor zunächst arbeitet und die Unterstützung nach wenigen Metern wieder ausfällt, nennt SRAM vor allem Verbindungsprobleme an Kabeln und Steckern als mögliche Ursache. Prüfe daher die sichtbaren Bereiche, ohne Kabel aus dem Rahmen zu ziehen.

Auch ein verschmutzter Geschwindigkeitssensor oder Sensorring kann eine Rolle spielen. SRAM empfiehlt, diese Komponenten sauber zu halten, weil Verschmutzungen die Geschwindigkeitserfassung und damit die Motorsteuerung beeinträchtigen können.

Schwache Unterstützung

In der AXS-App kannst du die maximale Leistung und die Unterstützungsstärke prüfen. Ändere die Einstellungen jedoch nicht, wenn gleichzeitig ein Akku-, Motor- oder Kommunikationsfehler angezeigt wird. Eine schwache Unterstützung muss nicht zwingend auf einen Motorfehler hindeuten. Mögliche Ursachen sind:

• Zu niedrige Unterstützungswerte in der AXS-App
• Niedriger Akkustand
• Zu hohe oder zu niedrige Betriebstemperatur
• Unregelmäßige Trittbelastung
• Veraltete Firmware
• Fehlende oder fehlerhafte Kommunikation zwischen den Komponenten

Akku- und Ladeprobleme

Wenn das E-Mountainbike nicht startet oder das Display leer bleibt, solltest du zuerst das Ladegerät vom Fahrrad trennen. SRAM nennt außerdem einen leeren Akku, ungewöhnliches Akkuverhalten und Verbindungsprobleme als mögliche Ursachen. Vorsicht: Ein beschädigter Akku darf nicht weitergeladen werden.

Bei einem Fehler während des Ladevorgangs gilt:

1. Ladegerät vom Stromnetz trennen
2. Ladeanschluss und Stecker äußerlich prüfen
3. Akku auf normale Temperatur bringen
4. Ladegerät erneut anschließen
5. Ladeanzeige beobachten
6. Bei erneutem Fehler den Ladevorgang abbrechen

Yamaha PW-X3 und PW-X4

Bei Yamaha ist die Situation etwas anders als bei Bosch oder Shimano. Yamaha stellt aktuelle Fehlercodes und technische Informationen vor allem über das Händler- und Diagnoseportal bereit. Das Yamaha-Diagnosewerkzeug kann Fehler auslesen, Reparaturberichte erzeugen und auf aktuelle technische Daten zugreifen.

Was du selbst prüfen kannst

• Sitzt der Akku korrekt in seiner Halterung?
• Ist der Akku ausreichend geladen?
• Sind Display und Bedieneinheit eingeschaltet?
• Ist der Geschwindigkeitssensor sauber?
• Sitzt der Speichenmagnet korrekt?
• Sind sichtbare Kabel und Stecker trocken?
• Ist das Fahrrad sehr heiß oder stark ausgekühlt?
• Gibt es Hinweise auf ein erforderliches Update?

Auch ein Neustart des Systems ist sinnvoll. Wenn der Fehler nach dem Neustart wieder erscheint, solltest du nicht versuchen, den Code durch wiederholtes Ein- und Ausschalten dauerhaft zu unterdrücken.

Yamaha-Diagnose in der Werkstatt

Das offizielle Yamaha-Serviceportal bietet Händlern Zugriff auf aktuelle Fehlercodes, technische Daten, Reparaturinformationen und Diagnoseberichte. Dadurch kann die Werkstatt unterscheiden, ob der Fehler vom Motor, Akku, Sensor, Display oder Kabelbaum verursacht wird.

Eine Werkstatt ist insbesondere erforderlich, wenn:

• Der Motor keine Unterstützung mehr liefert
• Der Fehler unter Last wiederkehrt
• Der Akku nicht geladen oder nicht erkannt wird
• Das Display mehrfach neu startet
• Ein Kabel beschädigt ist
• Der Fehler nach einem Sturz oder Wassereintritt auftritt

Pinion MGU

Die Pinion MGU kombiniert Elektromotor und Getriebe in einer gemeinsamen Motor-Getriebe-Einheit. Deshalb können Fehler sowohl die Motorunterstützung als auch die elektrische Schaltung betreffen.

Relevante Pinion-Fehlercodes

Pinion nennt 4D03 als Hinweis, die Pedale für die Schiebehilfe zu entlasten. Bei 4D08 muss das Getriebe neu kalibriert werden. Das Fahrrad soll stehen, und die Pedale dürfen während der Kalibrierung nicht belastet werden. Der Code 52-02 weist ebenfalls auf eine notwendige Kalibrierung hin. Bei 4D-01 sollte zunächst der Firmwarestand überprüft werden. Pinion hat für diesen Schaltfehler bereits eine Firmwarekorrektur veröffentlicht.

Bei der Meldung Motor overtemperature reduziert das System die Unterstützung, um den Motor zu schützen. Schalte in diesem Fall auf eine niedrigere Unterstützungsstufe und lasse das Fahrrad abkühlen. Tritt die Meldung bereits bei moderater Belastung oder wiederholt auf, kann ein technisches Problem vorliegen. Dann ist eine Werkstattdiagnose notwendig.

Akku-Schutzmodus

Im Battery protection mode kann die Unterstützung wegen eines sehr niedrigen Ladezustands oder einer ungünstigen Temperatur reduziert werden. Bringe das Fahrrad auf eine normale Temperatur und lade den Akku mit dem vorgesehenen Ladegerät. Ein Akku, der trotz ausreichender Temperatur und Ladung wiederholt in den Schutzmodus wechselt, sollte vom Fachhändler geprüft werden.

Fachhändler bei der Pinion MGU

Die MGU darf nicht geöffnet werden. Bei wiederkehrenden Kalibrierabbrüchen, blockierter Schaltung, ungewöhnlichen internen Geräuschen oder einem Motor- und Akkufehler muss der Fachhändler die Diagnose übernehmen. Pinion bezeichnet den Fachhändler als ersten Ansprechpartner. Dieser kann das System über das FIT Maintenance Tool diagnostizieren und gegebenenfalls aktualisieren.

Specialized 3.1

Beim Specialized-Turbo-System mit 3.1-Motor werden Fehler über das Display und die Specialized-App diagnostiziert. Eine einheitliche, öffentlich zugängliche Code-Liste für alle Fahrräder mit Specialized-3.1-Motor ist derzeit nicht verfügbar.

Relevante Specialized-Meldungen

Was du selbst prüfen kannst

• Akku korrekt einsetzen
• Ladezustand prüfen
• Fahrrad vollständig ausschalten
• Geschwindigkeitssensor und Magnet kontrollieren
• Sichtbare Stecker auf Feuchtigkeit prüfen
• App und Firmware aktualisieren
• Fehlertext fotografieren
• Ereignisprotokoll in der App sichern

Bei einem Fehler nach einem Sturz oder Wassereintritt solltest du das Fahrrad nicht weiterfahren.

Werkstattdiagnose

Bleibt die Meldung No Motor oder Motor Error bestehen, muss die Diagnose in einer Specialized Fachwerkstatt fortgesetzt werden. Dort können Ereignisprotokolle und Systemkomponenten ausgewertet werden. Eine Fachwerkstatt ist erforderlich, wenn:

• Der Motor nach dem Neustart nicht erkannt wird
• Die Unterstützung während der Fahrt abschaltet
• Der Akku nicht erkannt wird
• Das Display leer bleibt
• Der Fehler nach einem Update auftritt
• Kabel, Stecker oder Akku beschädigt sind
• Die Meldung nach der Kalibrierung wieder erscheint

Alle E-Bike-Motoren: Tu das niemals!

Unabhängig vom Motorhersteller gibt es klare Grenzen. Nicht selbst durchführen solltest du:

• Akku öffnen oder einzelne Zellen austauschen
• Motor oder Getriebe zerlegen
• Hochvolt-Kontakte messen
• Beschädigte Kabel im Rahmen reparieren
• Schutzabschaltungen umgehen
• Geschwindigkeitssensor oder Geschwindigkeitslimit manipulieren
• Nicht freigegebene Firmware installieren
• Fehlercodes durch Überbrücken von Sicherungen löschen

Das Löschen eines Fehlerprotokolls repariert die Ursache nicht. Es kann sogar erschweren, den ursprünglichen Fehler später zu finden.

So bereitest du den Werkstattbesuch vor

Bring möglichst das komplette Fahrrad mit Akku, Ladegerät, Display, Range Extender und relevanten Bedieneinheiten zur Werkstatt. Notiere außerdem:

• Exakten Fehlercode oder Wortlaut
• Zeitpunkt und Häufigkeit
• Akkustand
• Außentemperatur
• Letztes Firmware-Update
• Vorangegangenen Sturz oder Wasserkontakt
• Auftreten nur unter hoher Last oder auch im Stand
• Gleichzeitige Ausfälle von Motor, Display oder Schaltung

Ein Foto des Fehlercodes und ein kurzes Video ungewöhnlicher Geräusche können die Diagnose erleichtern.
