MTB: Naben-Lagerspiel einstellen
Ludwig Döhl
· 28.12.2016
Ihre Mountainbike-Laufräder haben Spiel? Kein Problem, wir zeigen, wie Sie verschiedene Naben von Shimano, Mavic und anderen Herstellern wackelfrei bekommen und das Lagerspiel beheben.
Der Schnellspanner oder die Steckachse sind fest angezogen und trotzdem wackelt Ihr Laufrad im Hinterbau oder der Gabel hin und her? Ein klarer Fall von Lagerspiel. Wir erklären Ihnen, wie Sie mit wenigen Handgriffen das Spiel von Shimano-, Mavic- und sonstigen Naben in den Griff bekommen.
Lagerspiel einstellen
Wenn das Laufrad Lagerspiel im Rahmen aufweist, wird es höchste Zeit zu handeln. Wir erklären die Lösung exemplarisch an einer Shimano-Hinterradnabe, weiter unten finden Sie Tipps zu anderen Herstellern.
Diese Werkzeuge brauchen Sie:
- Konusschlüssel
- Fünfer-Inbus
- Spezialschlüssel für Mavic

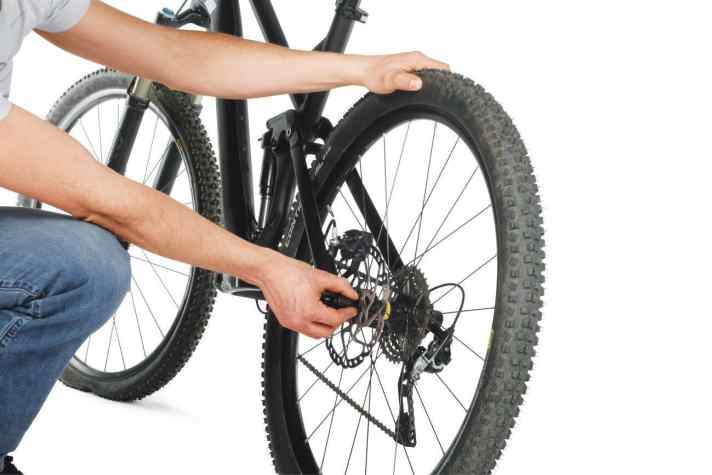

1. Lagerspiel prüfen Zur Prüfung müssen Sie das Laufrad nicht ausbauen. Wackeln Sie am Laufrad und überprüfen Sie das Lagerspiel mit zwei Fingern an der Nabe. Ist Spiel vorhanden, ist der Konus zu locker.

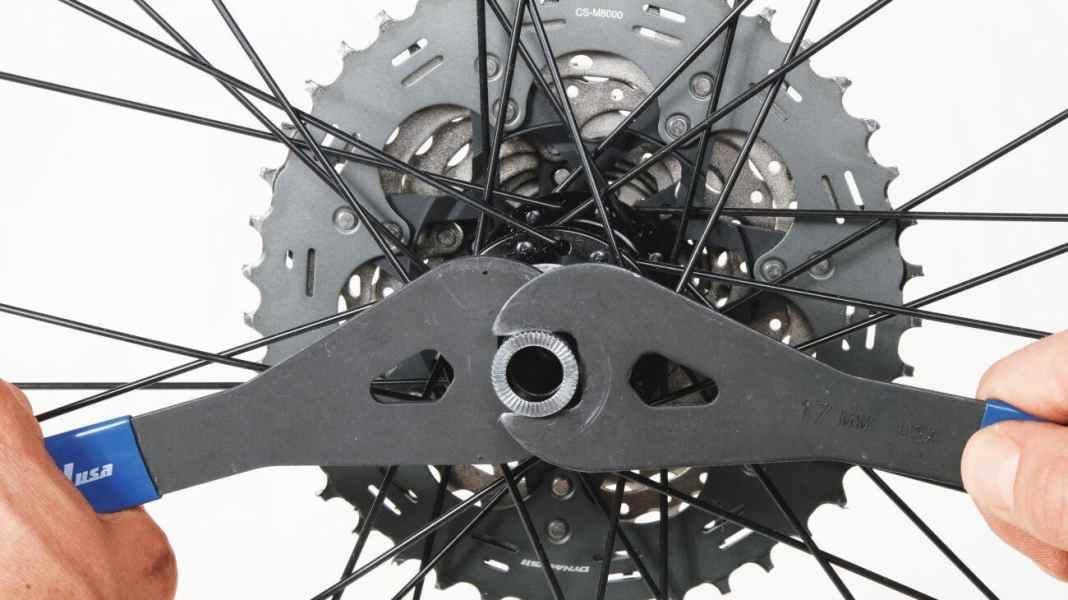

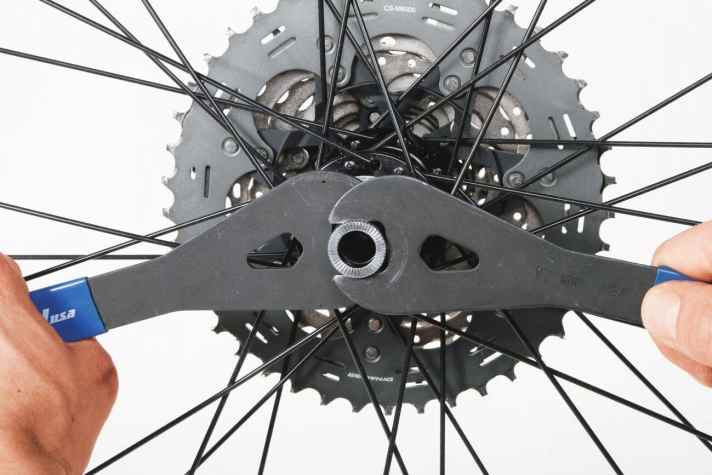

2. Konus lösen Der Konus zum Einstellen des Lagerspiels am Laufrad ist immer mit einer Mutter gekontert. Lösen Sie diese Verschraubung mit zwei Konusschlüsseln, oft ist sie ohnehin locker (geht auch auf der Kassettenseite).

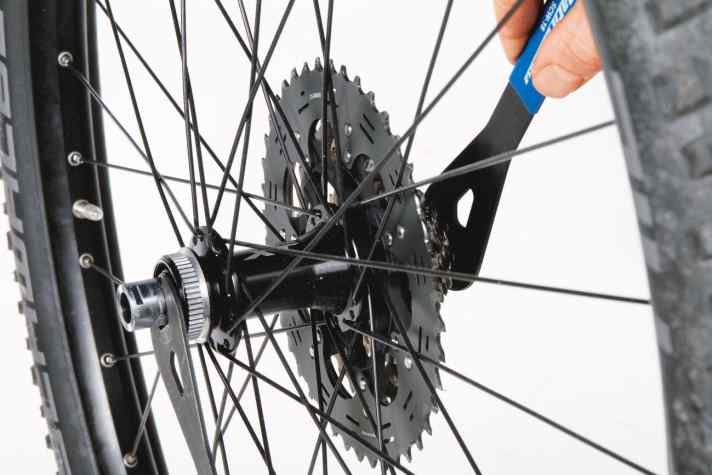

3. Lagerspiel einstellen Zum Einstellen müssen Sie die Achse mit einem Konusschlüssel auf der zweiten Seite der Nabe festhalten. Durch das Nach-rechts-Drehen des gelockerten Konus’ auf der Achse verringert sich das Lagerspiel.

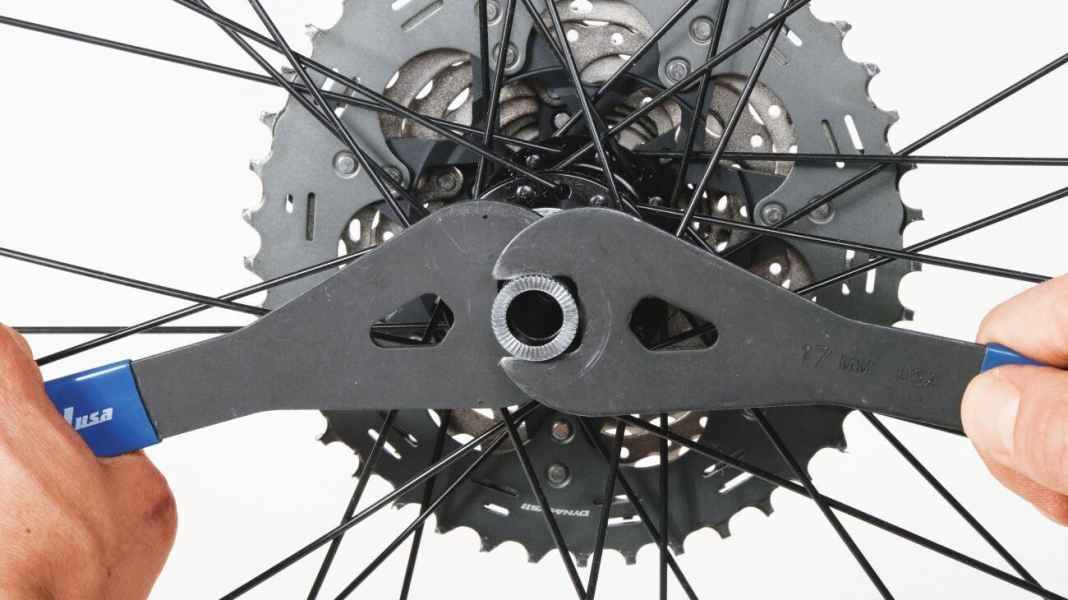

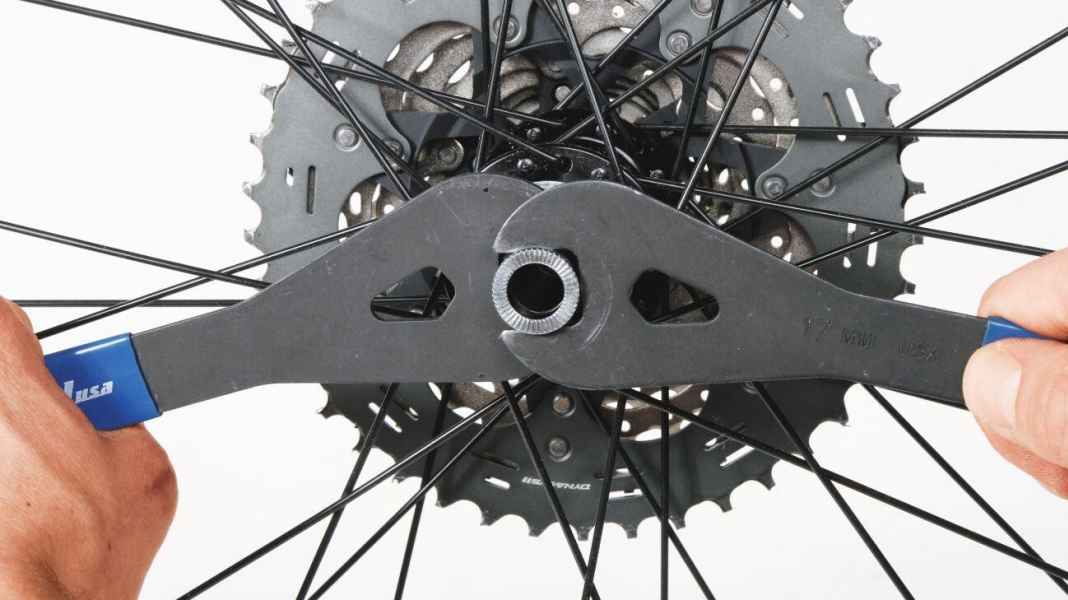

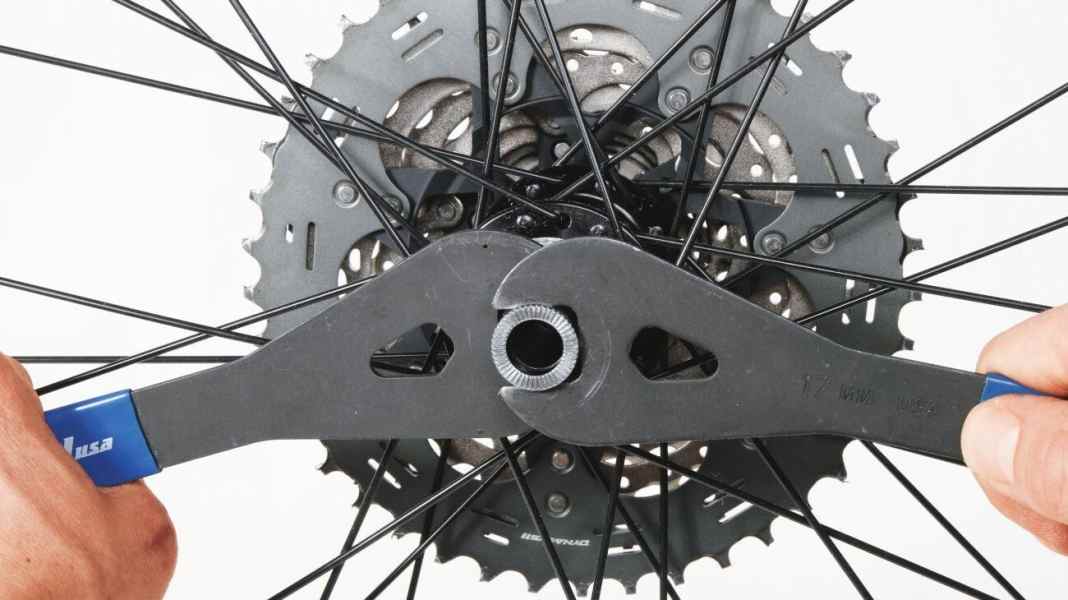

4. Konus kontern Hat die Achse kein spürbares Spiel mehr, kann der zuvor gelockerte Konus wieder arretiert werden (wie in Bild zu 2). Kontern Sie den Konus wieder mit zwei Konusschlüsseln gegen die Sicherungsmutter. Achtung: Halten Sie die Konusmutter dabei fest und drehen nur die Sicherungsmutter, damit Sie das Lagerspiel nicht wieder verändern.

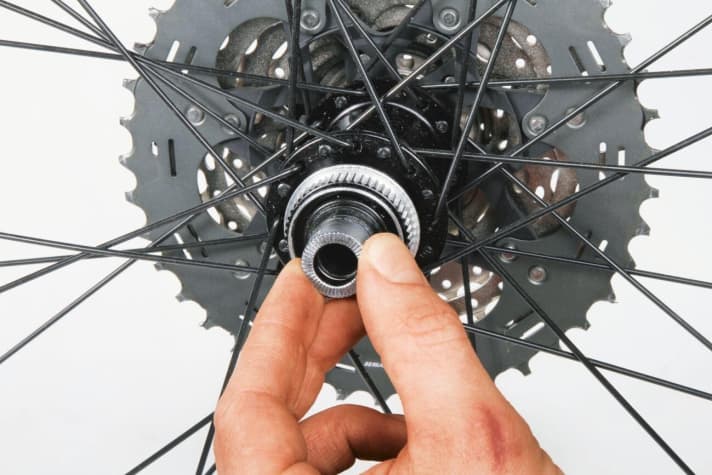

5. Leichtgängigkeit prüfen Durch Drehen der Achse mit zwei Fingern können Sie überprüfen, ob sich die Achse noch leichtgängig in der Nabe bewegen lässt. Läuft das Lager extrem rau, haben Sie den Konus zu fest gedreht.
Andere Systeme
Systeme mit Inbus-Schlüsselflächen
Schnellspannernaben mit Industrielagern lassen sich oft einfacher vom Lagerspiel befreien. Entfernen Sie den Schnellspanner und ziehen Sie die links und rechts in der Achse liegenden Inbus-Schlüsselflächen gegeneinander fest.
Mavic-Laufräder
Bei den meisten Mavic-Laufrädern müssen Sie das Rad nicht einmal ausbauen. Ziehen Sie im eingebauten Zustand die mit eingefrästen Punkten versehene Scheibe mit dem mitgelieferten Spezialwerkzeug einfach fester.
