SCHALTUNG: Shimano-Umwerfer korrekt justieren
Stefan Frey
· 07.09.2017
Seit Sram dem Umwerfer abgeschworen hat, findet man Zwei- und Dreifach-Antriebe fast ausschließlich an Bikes mit Shimano-Schaltung. Wir zeigen, wie Sie den Umwerfer korrekt justieren.

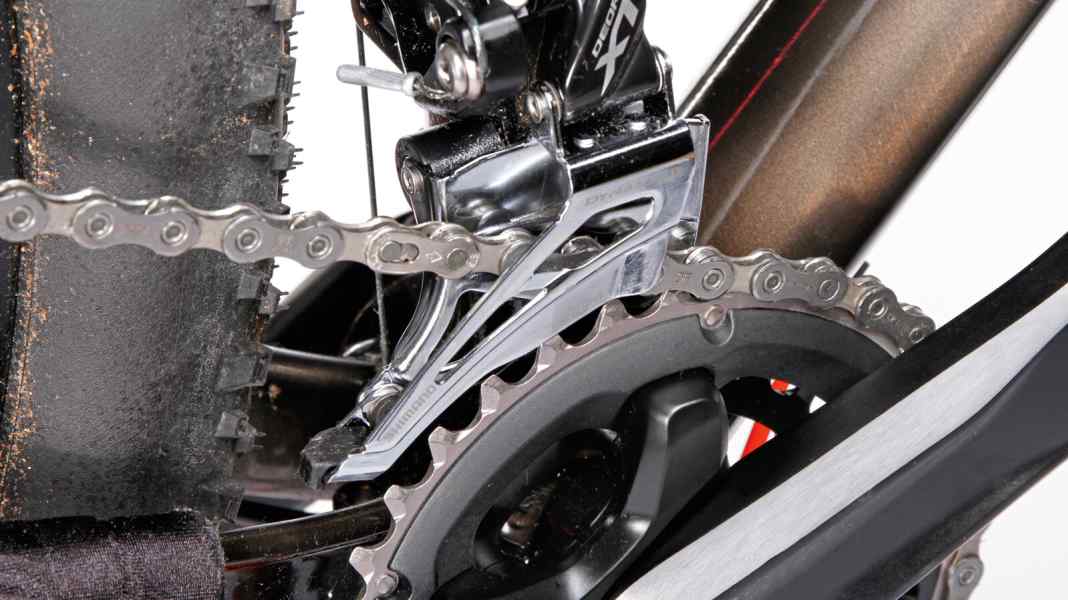

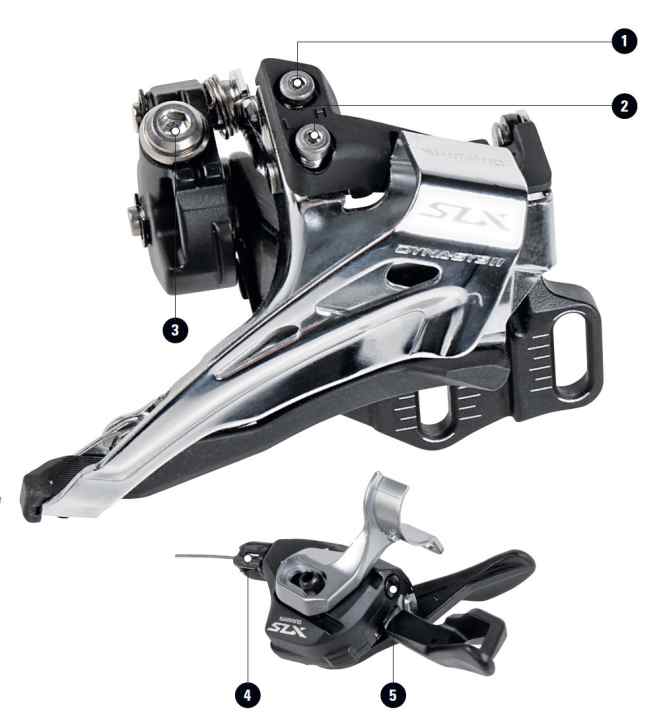

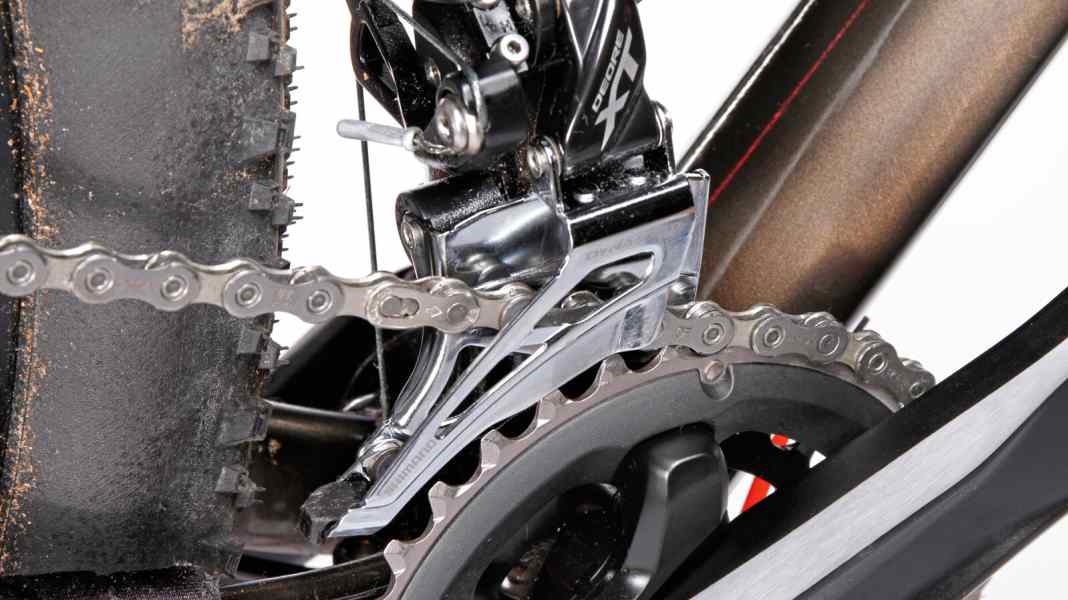

1. H-Schraube
Die H-Schraube begrenzt den Schwenkbereich des Umwerfers nach rechts, sodass die Kette nicht über das große Kettenblatt nach außen fallen kann.

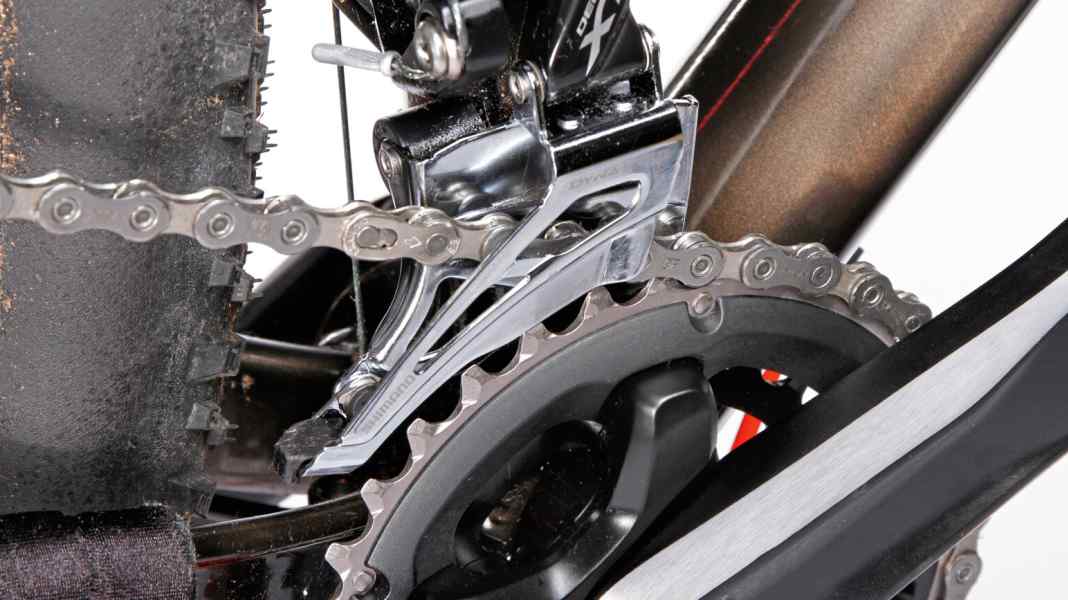

2. L-Schraube
Die L-Schraube beschränkt den Aktionsradius des Umwerfers nach innen. Dadurch wird verhindert, dass die Kette beim Schalten über das kleine Kettenblatt hinaus Richtung Innenlager fällt.
3. Zugklemmung
Der Umwerfer kann je nach Rahmenform von oben oder von unten (Dual-Pull), oder von vorne (Front-Pull) angelenkt werden. In jedem Fall sollte der Zug mit etwa sechs bis sieben Newtonmetern festgeklemmt werden.
4. Zugspannung
Dreht man die Zugspannschraube am Schalthebel gegen den Uhrzeigersinn heraus, erhöht sich die Spannung auf den Umwerfer. Dadurch klettert die Kette leichter auf das größere Kettenblatt.
5 Zug wechseln
Entfernt man die kleine Madenschraube am Schalthebel (Shimano), lässt sich ein neuer Schaltzug einfädeln. Der Schalthebel muss dazu in seiner entspannten Position – also kleines Kettenblatt – stehen.
Umwerfer Montage-Typen
Wie der Umwerfer am Mountainbike montiert wird, hängt von der Rahmenform ab. Besonders moderne Fully-Rahmen benötigen oft spezielle Adapter. Neu ist zudem die Möglichkeit, den Umwerfer seitlich anzulenken (Side Swing), was vor allem die Bedienkräfte verringern und den Herstellern mehr Platz am Hinterbau bieten soll.

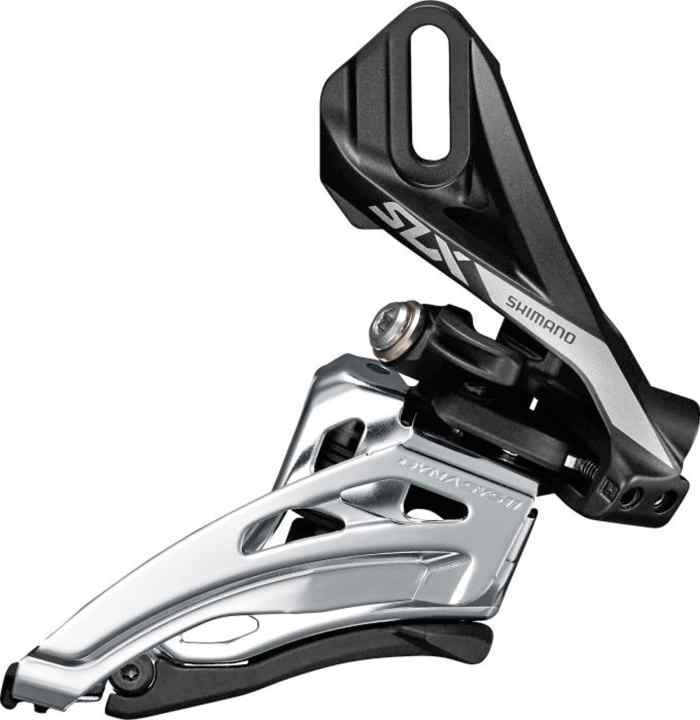

Direct Mount High
Der Umwerfer wird ohne Schelle am Rahmen montiert, der Käfig schwenkt nach unten (Down Swing). Die Klemmung verfügt über einen kleinen Verstellbereich. Den Umwerfer gibt es auch als Side-Swing-Ausführung.

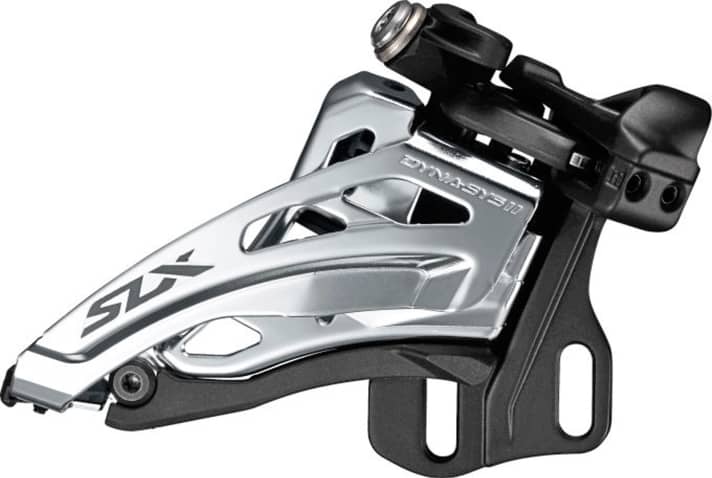

Direct Mount Low
Wird ebenfalls am Rahmen montiert, der Käfig schwingt jedoch nach oben (Top Swing). Auch hier gibt es die moderne Side-Swing-Variante. Bei allen Direct-Mount-Modellen auf die passende Zahnkapazität achten.

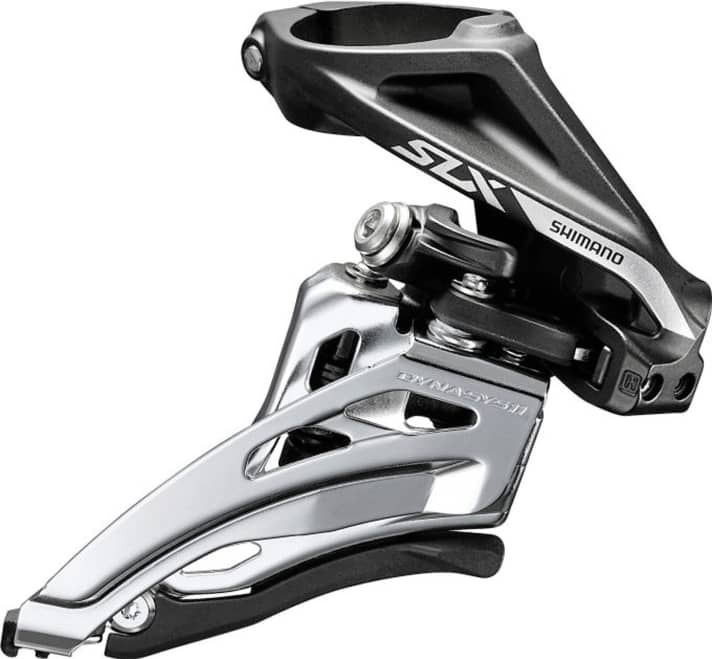

High Clamp
Umwerfer mit Schellenmontage findet man an modernen Bikes nur noch selten. Sie passen an Sitzrohre mit 28,6 bis 34,9 Millimetern Durchmesser. High-Clamp-Modelle gibt’s als Down-Swing- oder Side-Swing-Versionen.

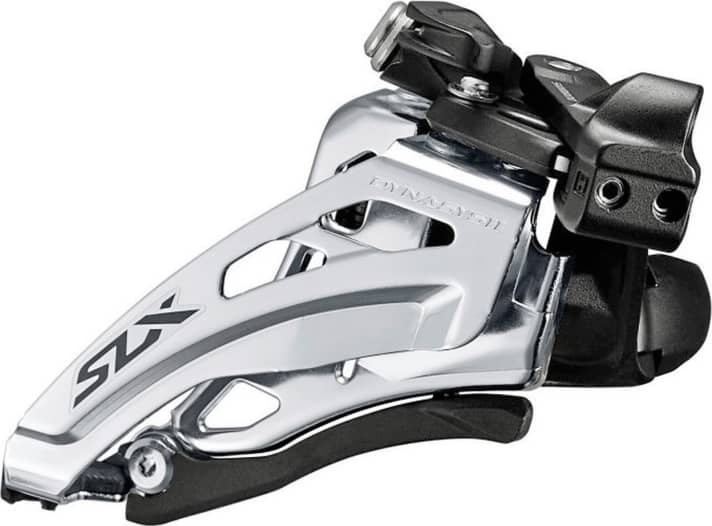

Low Clamp
Umwerfer mit niedriger Klemmschellenposition passen ebenfalls nur an Sitzrohre mit 28,6 bis 34,9 Millimetern Durchmesser und schwenken nach oben (Top Swing). Auch die Low-Clamp-Ausführung gibt es als Side-Swing-Variante.

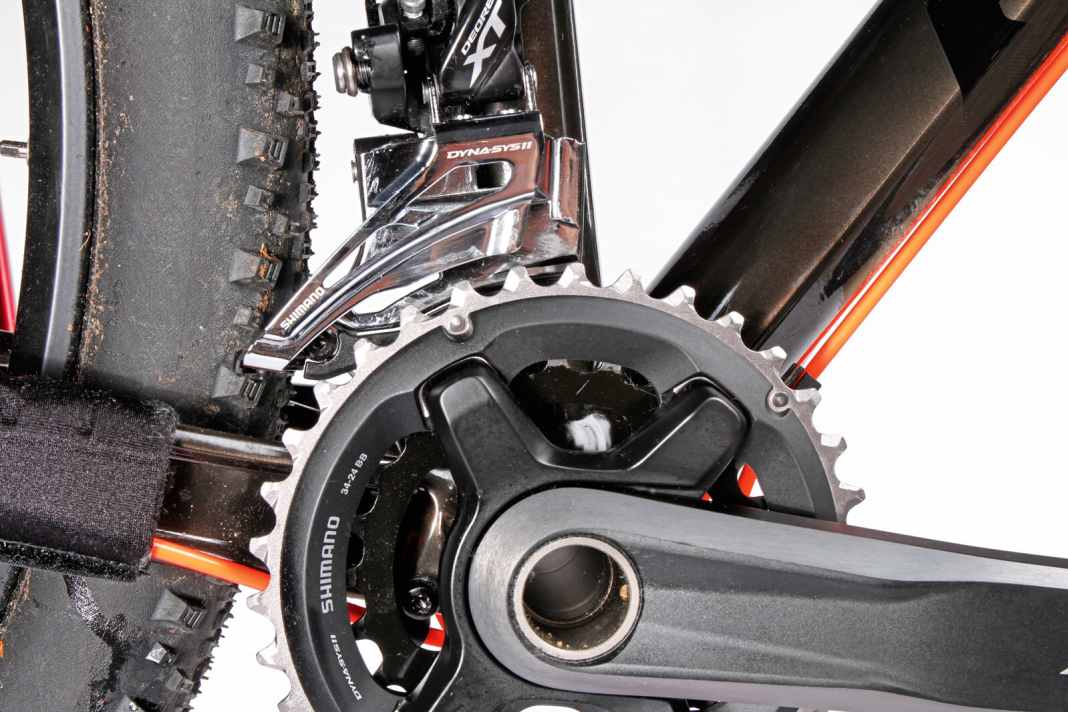

UMWERFER JUSTIEREN IN SECHS SCHRITTEN
WERKSTATT-TIPPS

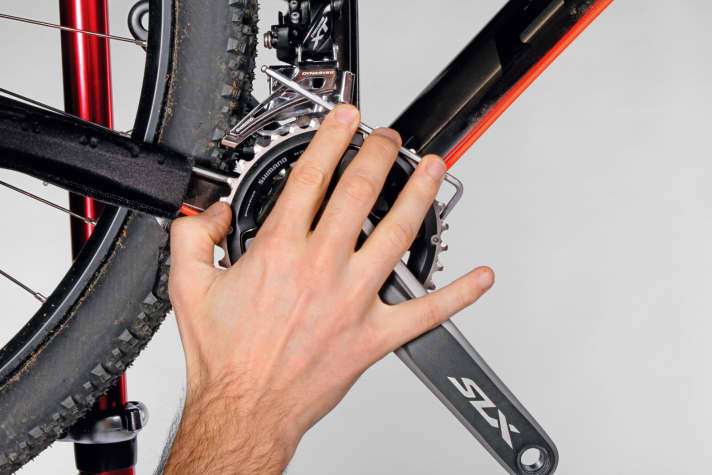

Ausrichtung
Das äußere Leitblech des Umwerfers sollte exakt parallel zum Kettenblatt stehen. Legen Sie einen Inbus-Schlüssel an die flache Seite des großen Kettenblatts und führen Sie den Inbus-Schlüssel durch Drehen der Kurbel am Leitblech entlang. So lässt sich die Position leicht überprüfen. Vorteil Direct-Mount-Umwerfer: Sie stehen durch die fixe Aufnahme am Rahmen auch ohne Gefummel immer gerade.

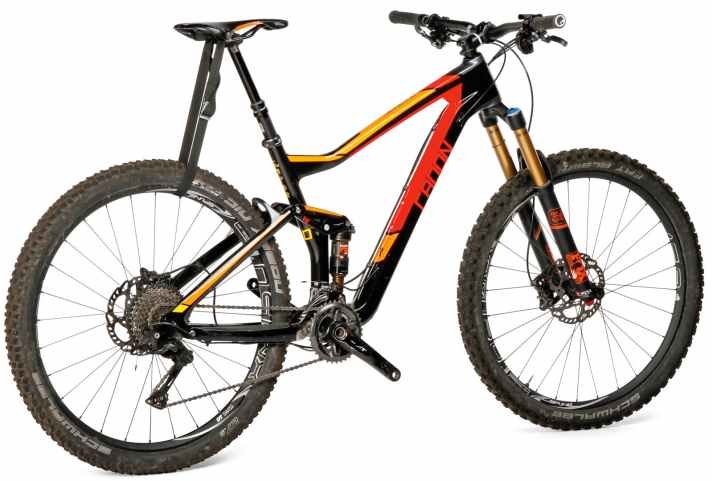

Fully-Montage
Bei Bikes mit Hinterradfederung ändert sich die Umwerferposition, sobald der Fahrer im Sattel sitzt. Die Montage und Einstellung sollte man daher in der Sag-Position durchführen. Ein Spanngurt hilft, den Dämpfer während des Setups im Sag zu halten.

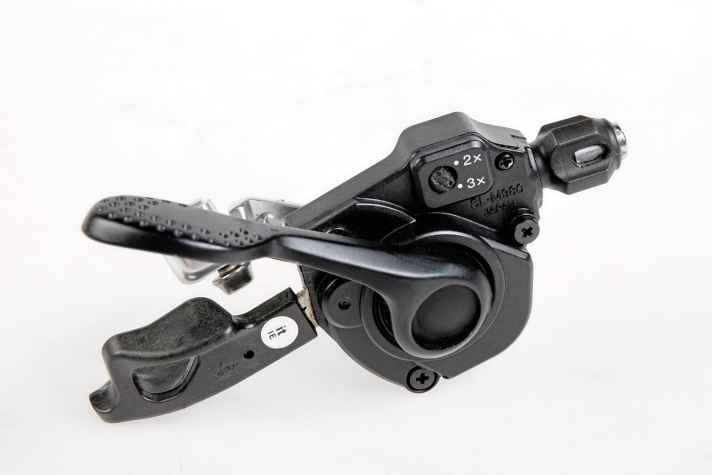

Umstellung 2- oder 3fach
Bei älteren Schalthebeln findet sich an der Unterseite ein so-genannter Mode Converter. Je nachdem, ob man zwei oder drei Kettenblätter fährt, wählt man die Position des kleinen Hebels. Aktuelle Schalthebel verzichten auf diese Funktion. Fährt man im Zweifach-Setup, wird die dritte Schaltposition einfach nicht verwendet.
