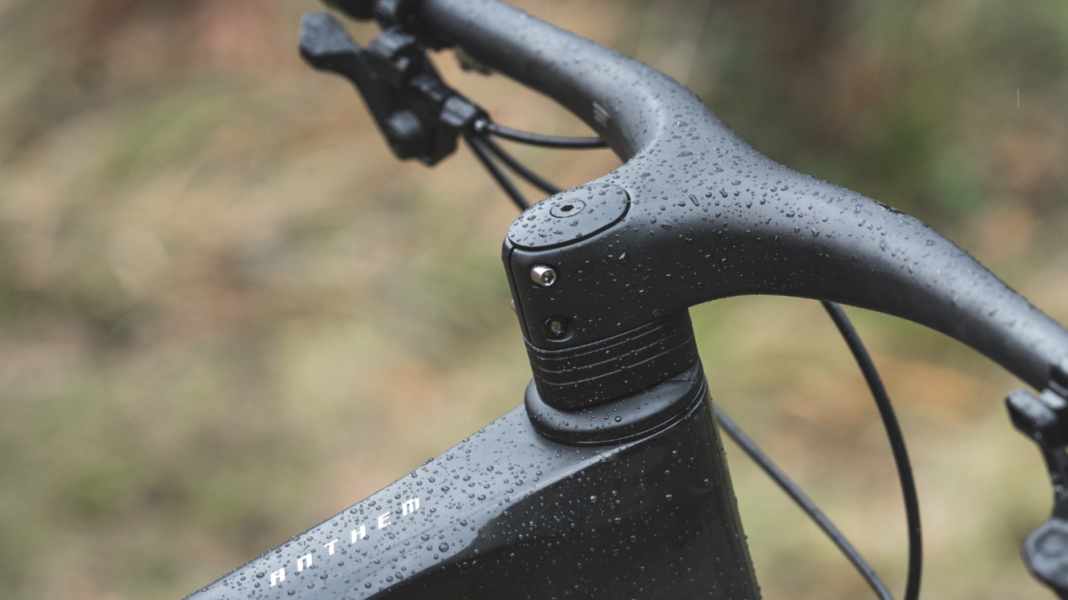

Steuersatz-Standards am Mountainbike: Was EC, ZS & IS wirklich bedeuten

​Kaum ein Bauteil am Mountainbike verrichtet seine Arbeit so unauffällig wie der Steuersatz. Solange sich der Lenker leichtgängig drehen lässt und kein Spiel spürbar ist, schenken ihm die meisten Fahrer kaum Beachtung. Spätestens beim Rahmenkauf, einem Gabelwechsel oder der Ersatzteilsuche tauchen jedoch kryptische Bezeichnungen auf – und die Verwirrung ist oft groß.

​Fazit

Rahmenhersteller sollten Mountainbikern stets den benötigten Steuersatzstandard nennen können. Der Unterschied bei den Gabelschäften ist zum Glück leicht zu erkennen. Von der Kombination aus Buchstaben und Zahlen dürfen sich Schrauber nicht abschrecken lassen. Das zweidimensionale System vereinfacht die Wahl des richtigen Teils ungemein. - Jan Timmermann, BIKE-Redakteur

​Alles halb so wild

Dabei ist das Grundprinzip eines Steuersatzes einfach: Er verbindet die Gabel mit dem Rahmen und ermöglicht die Drehbewegung der Lenkung. Der Steuersatz besteht aus den Lagern, die zwischen Gabelschaft und Rahmen sitzen. Er muss hohe Kräfte aufnehmen, leichtgängig funktionieren und gleichzeitig Schmutz, Wasser und Belastungen durch harte Trail-Einsätze standhalten.

Neben der eigentlichen Lagerung beeinflusst der Steuersatz auch die Geometrie eines Bikes leicht. Unterschiedliche Bauhöhen können die Front eines Fahrrads geringfügig anheben oder absenken. Zudem ermöglichen moderne Angle-Headsets sogar eine Veränderung des Lenkwinkels.

Wie die Lager im Steuerrohr untergebracht werden, hat sich allerdings im Laufe der Jahre mehrfach verändert. Das Ergebnis sind verschiedene Standards, die heute teilweise parallel existieren. Frühe Mountainbikes nutzten überwiegend gerade Gabelschäfte mit 1 1/8 Zoll Durchmesser.

Mit zunehmenden Federwegen und größeren Belastungen stiegen jedoch die Anforderungen an die Steifigkeit der Frontpartie. Die Industrie reagierte mit größeren Steuerrohren, konischen Gabelschäften und neuen Lagerkonzepten. Gleichzeitig wollten die Hersteller Gewicht sparen und die Integration der Komponenten verbessern. Daraus entstanden die heute gebräuchlichen Standards.

Die Vielzahl der unterschiedlichen Größen und Bezeichnungen wirkt auf den ersten Blick kompliziert, folgt jedoch einer klaren technischen Entwicklung. Für Käufer und Schrauber gilt dabei die Regel: Der Rahmen gibt den Standard vor. Wer die Unterschiede zwischen EC, ZS und IS kennt und die Maße seines Steuerrohrs prüft, findet schnell die passende Lösung.

​Welcher Standard ist heute die beste Wahl?

Für die meisten Mountainbiker stellt sich die Frage nach dem idealen Steuersatzstandard in der Praxis kaum, da der Rahmen die benötigte Bauform vorgibt. Wer jedoch einen neuen Rahmen kauft, wird feststellen, dass moderne Konstruktionen überwiegend auf ZS- oder IS-Systeme setzen.

Beide Lösungen ermöglichen eine kompakte Bauweise, ausreichend große Lager und die Verwendung aktueller Tapered-Gabeln, also solchen mit konischem Schaft.

Sogenannte Zero-Stack-Steuersätze (ZS) gelten dabei als besonders ausgewogener Kompromiss. Sie kombinieren eine gute Integration mit hoher Haltbarkeit und sind vergleichsweise unempfindlich gegenüber Fertigungstoleranzen.

Integrated-Systeme (IS) bieten die sauberste Optik und das geringste Gewicht, verlangen jedoch eine sehr präzise Rahmenfertigung. Der klassische EC-Standard mit außen liegender Lagerschale spielt bei aktuellen Mountainbikes nur noch eine untergeordnete Rolle, überzeugt aber weiterhin durch seine Robustheit und einfache Wartung.

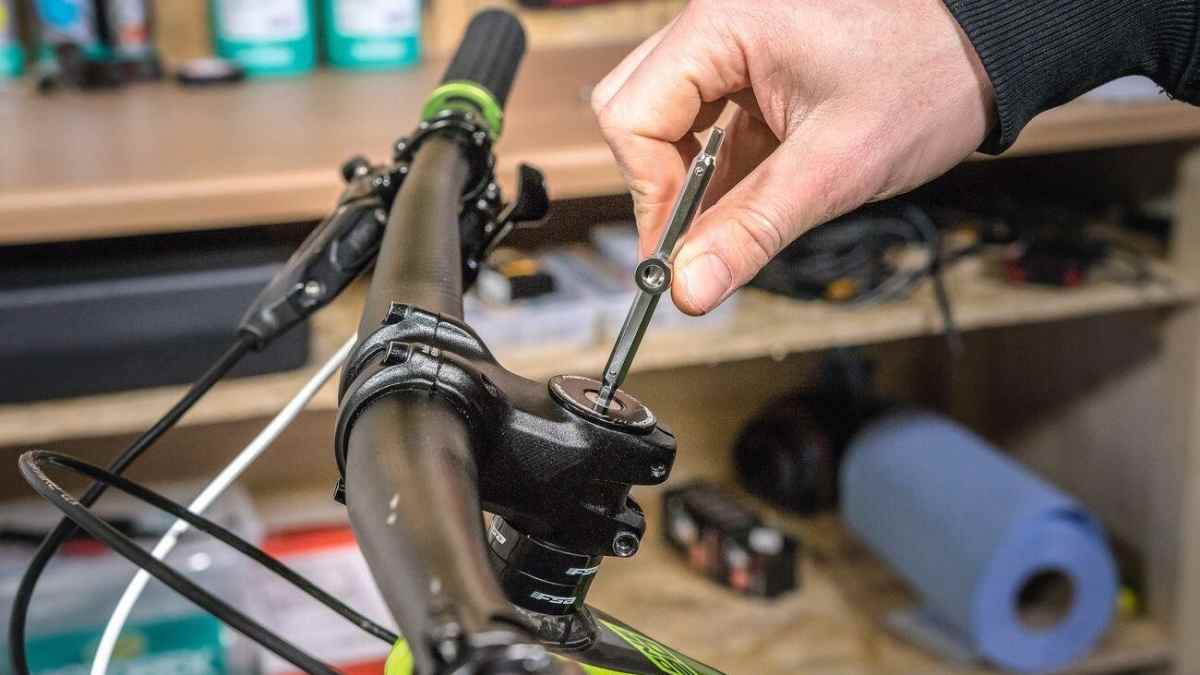

Für die meisten Fahrer ist letztlich weniger die Bauform des Steuersatzes entscheidend, als die Qualität der Lager und eine regelmäßige Wartung. Ein hochwertiger Steuersatz hält oft viele Jahre, selbst unter harten Trail-Bedingungen.

Eine Besonderheit stellen sogenannte Angle-Headsets dar. Durch exzentrisch angeordnete Lagerschalen kann der Lenkwinkel eines Bikes um etwa 0,5 bis 2 Grad verändert werden. Dadurch lässt sich ein Mountainbike laufruhiger oder agiler abstimmen, ohne den Rahmen zu tauschen. Besonders im Enduro- und Gravity-Bereich erfreuen sich solche Systeme zunehmender Beliebtheit.

Welcher Steuersatz passt zu welcher Gabel?

​Neben dem eigentlichen Steuersatzstandard spielt der Gabelschaft eine entscheidende Rolle. Der klassische gerade 1 1/8-Zoll-Gabelschaft besitzt über die gesamte Länge denselben Durchmesser. Solche Systeme finden sich heute vor allem an älteren Mountainbikes sowie an günstigen Einsteiger-Modellen.

Der heutige Industriestandard ist der konische Gabelschaft oder auch “Tapered Steerer”. Oben misst er 1 1/8 Zoll, unten dagegen 1,5 Zoll. Die Vorteile: höhere Steifigkeit, präziseres Lenkverhalten, bessere Belastbarkeit und größere Lagerdurchmesser.

Nahezu alle aktuellen Trail-, Enduro- und Downhill-Bikes nutzen mittlerweile Tapered-Gabelschäfte. Die Kompatibilität zwischen Steuersatz und Gabel richtet sich neben dem Durchmesser des Gabelschafts nach dem Steuerrohr des Rahmens.

​Die eigentliche Verwirrung entsteht meist durch Bezeichnungen wie ZS44, ZS56 oder EC44. Die Zahl beschreibt dabei immer den Innendurchmesser der Steuerrohraufnahme in Millimetern. Ein typisches modernes Trailbike besitzt beispielsweise einen ZS44-Steuersatz oben und einen ZS56- oder IS52-Steuersatz unten. Dadurch kann ein konischer Gabelschaft mit großem unterem Lager verwendet werden.

Ein Rahmen mit einem ZS44/ZS56-Steuerrohr kann beispielsweise problemlos eine moderne Tapered-Gabel aufnehmen, sofern die passenden Lager verbaut werden. Ein Rahmen mit IS42/IS52-Aufnahmen benötigt dagegen integrierte Lager in den entsprechenden Größen.

Besondere Aufmerksamkeit erfordern ältere Rahmen mit geradem 1 1/8-Zoll-Steuerrohr. Hier sind moderne Tapered-Gabeln häufig nur eingeschränkt oder gar nicht kompatibel. Einige Hersteller bieten zwar spezielle Umrüstlösungen an, diese funktionieren jedoch nicht bei jedem Rahmen.

Wer eine neue Gabel kaufen möchte, sollte deshalb immer zuerst die Spezifikationen des Steuerrohrs prüfen. Entscheidend sind die Aufnahme des Rahmens, die Bauart des Steuersatzes und der Durchmesser des Gabelschafts. Stimmen diese drei Faktoren überein, lässt sich nahezu jede Kombination problemlos realisieren.

Steuersatzstandards am MTB im Überblick

EC – External Cup

Der klassische Steuersatzstandard trägt die Bezeichnung EC (External Cup). Dabei werden die Lagerschalen außen auf das Steuerrohr aufgesetzt und eingepresst. An älteren Mountainbikes ist EC bis heute weit verbreitet. Moderne Rahmen verwenden diesen Standard dagegen nur noch selten.

Technische Merkmale

• Lagerschalen sitzen außerhalb des Steuerrohrs
• Große Bauhöhe
• Einfache Konstruktion
• Lange Zeit Industriestandard

Vorteile

• Robust und langlebig
• Große Lager möglich
• Hohe Belastbarkeit
• Einfacher Lagerwechsel

Nachteile

• Höheres Gewicht
• Größere Bauhöhe
• Weniger elegante Integration

ZS – Zero Stack

Mit dem Aufkommen größerer Steuerrohre entwickelte die Industrie sogenannte Zero-Stack-Steuersätze. Die Lagerschalen werden dabei teilweise in das Steuerrohr eingepresst und verschwinden weitgehend im Rahmen. ZS-Systeme gehören heute zu den am häufigsten anzutreffenden Standards im Mountainbike-Bereich.

Technische Merkmale

• Lagerschalen sitzen teilweise im Steuerrohr
• Geringere Bauhöhe als EC
• Weit verbreitet bei modernen MTB-Rahmen

Vorteile

• Gute Integration
• Niedrige Bauhöhe
• Große Auswahl an Komponenten
• Hohe Stabilität

Nachteile

• Lagerwechsel etwas aufwendiger
• Präzise Fertigung erforderlich

IS – Integrated

Integrated-Steuersätze gehen noch einen Schritt weiter. Hier entfallen die klassischen Lagerschalen vollständig. Die Lager sitzen direkt in speziell geformten Aufnahmen des Rahmens. Insbesondere moderne Carbonrahmen setzen häufig auf integrierte Lösungen.

Technische Merkmale

• Keine separaten Lagerschalen
• Lager liegen direkt im Rahmen
• Sehr kompakte Bauweise

Vorteile

• Geringes Gewicht
• Sehr saubere Optik
• Niedrige Bauhöhe

Nachteile

• Hohe Anforderungen an die Rahmenfertigung
• Beschädigte Lagersitze lassen sich nur schwer reparieren
• Weniger tolerant gegenüber Verschleiß
