So eliminieren Sie Lagerspiel in der MTB Lenkung

Stefan Frey

 · 19.10.2017

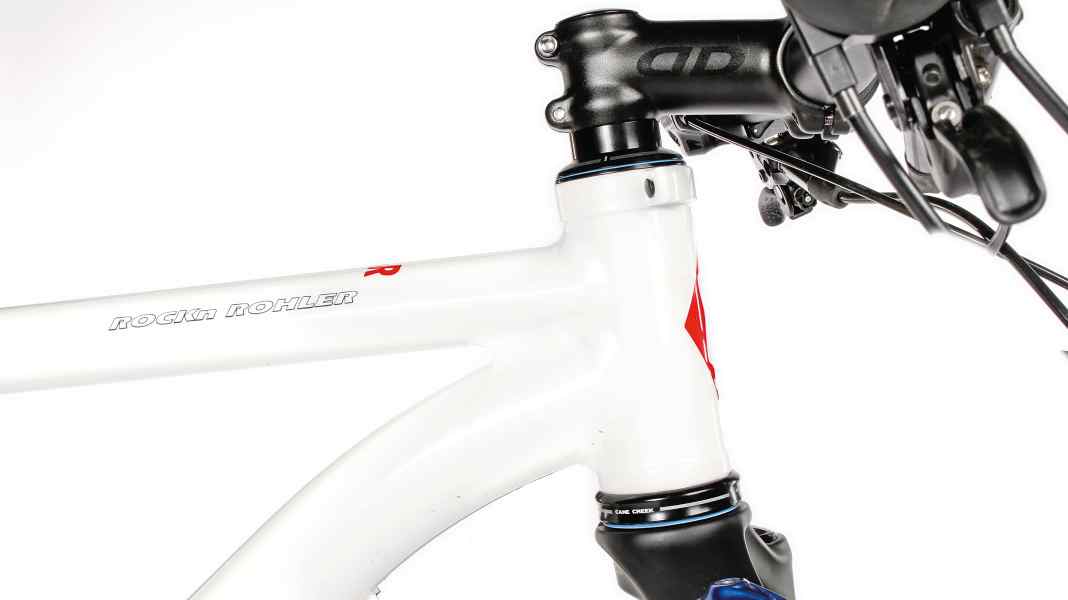

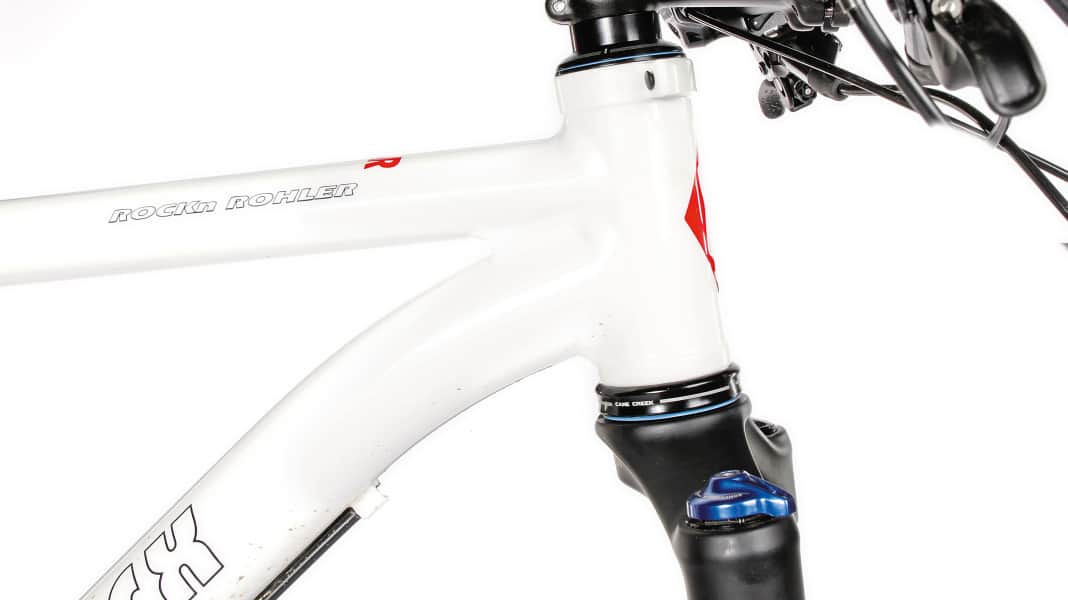

So eliminieren Sie Lagerspiel in der MTB LenkungFoto: Georg Grieshaber

Klappert es an der Front, oder dreht sich der Lenker schwergängig? Dann prüfen Sie, ob der Steuersatz korrekt sitzt. Das dauert nur wenige Minuten. Doch zuvor noch etwas Theorie.

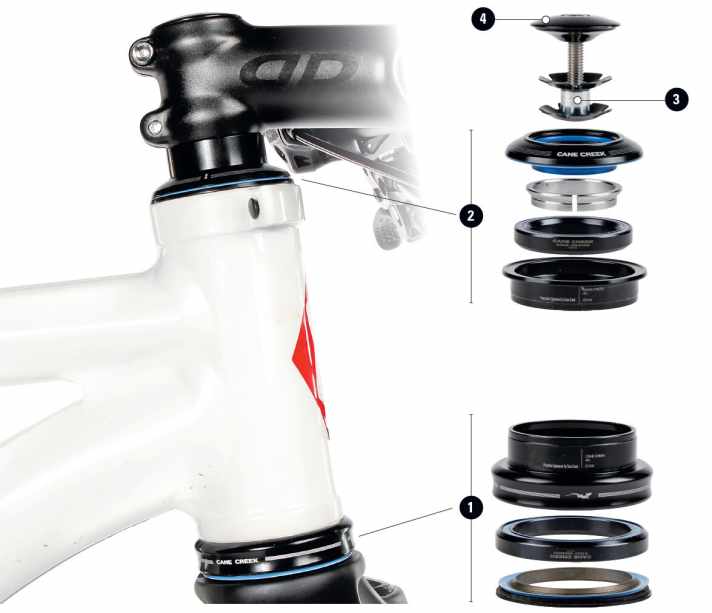

1 Unteres Lager
Im unteren Teil des Steuerrohrs sitzt die Lagerschale samt Lager. Der Gabelkonus (ganz unten) wird direkt auf den Gabelschaft aufgeschlagen.


2 Oberes Lager
Im oberen Teil des Steuerrohrs sitzt ebenfalls eine Lagerschale samt Lager. Darüber liegt der Zentrier- oder Klemmring. Der Steuersatzdeckel schließt das System ab und besitzt meist eine oder mehrere Dichtungen.


3 Steuersatz-Kralle
Die Kralle wird in den Gabelschaft eingeschlagen und verspreizt sich dort. In ihr befindet sich das Gewinde für die Vorspannschraube der Abdeckkappe.


4 Abdeckkappe / Top Cap
Die Abdeckkappe sitzt ganz oben über dem Vorbau und wird mit der Kralle verschraubt. Über die Vorspannschraube kann die Lagerspannung eingestellt werden.

  Steuersatz-AufbauFoto: Georg Grieshaber
Steuersatz-Aufbau


Steuersatz-Typen

Das Steuerlager ist eines der wenigen Bauteile am Bike, bei dem sich seit Jahren drei Bauformen etabliert und kaum mehr verändert haben.

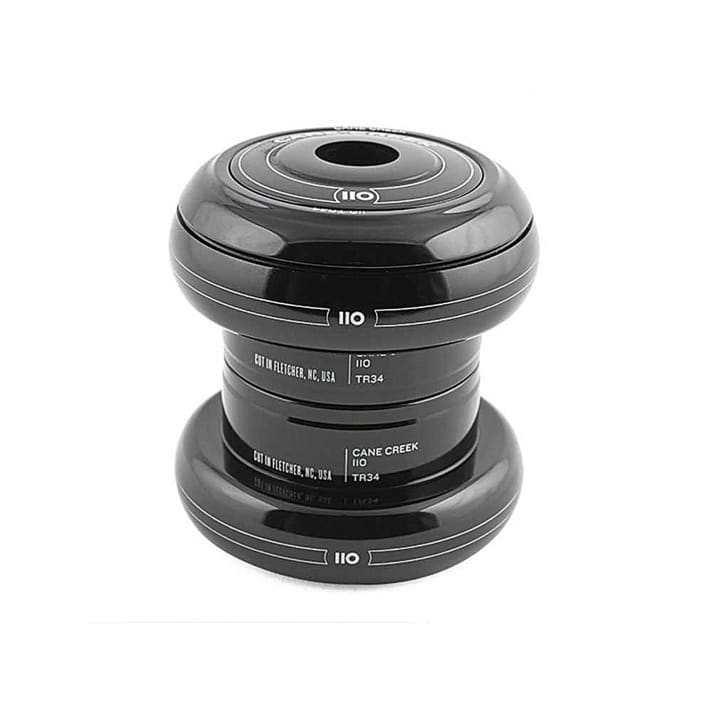

External Cup (EC)
Die älteste Bauform besitzt Lagerschalen, die oben und unten ins Steuerrohr eingepresst werden. Die Lager werden in die Schalen eingelegt und liegen außerhalb des Steuerrohrs. Früher gängiger Standard, wird diese Bauweise heute nur noch selten verwendet.

  External CupFoto: Hersteller
External Cup

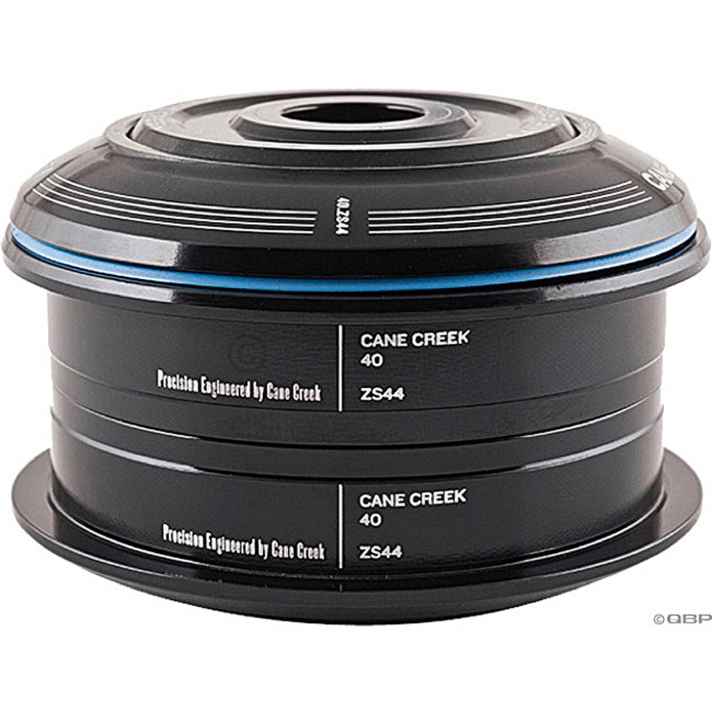

Zero Stack (ZS)
Bei der Zero-Stack-Bauweise werden die Lagerschalen, in die das Lager eingesetzt wird, ebenfalls ins Steuerrohr eingepresst. Hier befinden sich die Lager allerdings innerhalb des Steuerrohrs, wodurch die Bauhöhe im Vergleich zum EC-Standard reduziert wird.

  Zero StackFoto: Hersteller
Zero Stack


Integrierter Standard (IS)
Beim IS-Standard sind die Lagerschalen bereits im Rahmen integriert. Die Lager werden direkt ins Steuerrohr eingelegt. Das spart Gewicht. Eine beschädigte Lagerschale, etwa bei einem Carbon-Rahmen, lässt sich dann aber nicht mehr ohne Weiteres tauschen.

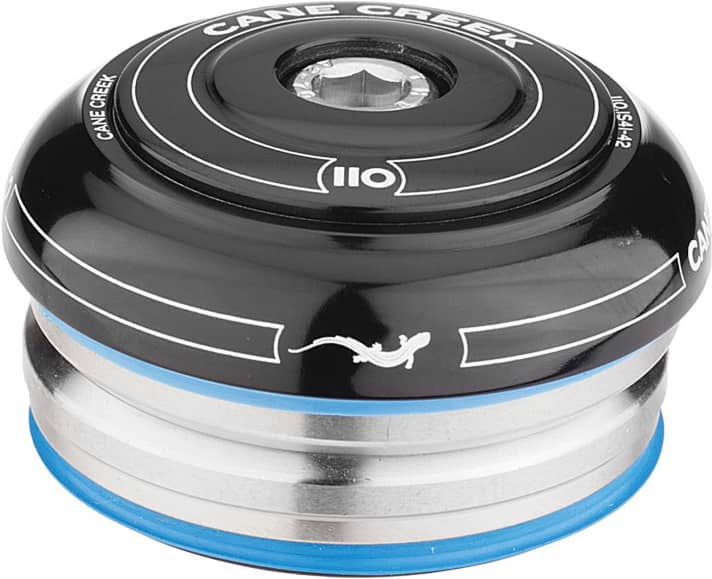

  Integrierter StandardFoto: Hersteller
Integrierter Standard


Ersatz fällig?

Wie fast alle Teile am Bike kann der Steuersatz mit den Jahren verschleißen. Wird Ersatz fällig, sind die richtigen Maße entscheidend. Viele Hersteller bezeichnen ihre Steuersätze nach dem S.H.I.S.-System. So lässt sich das passende Modell schnell ermitteln.

Foto: BIKE Magazin

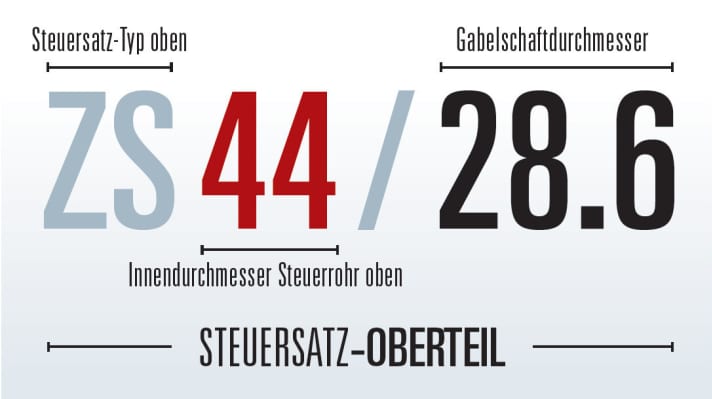

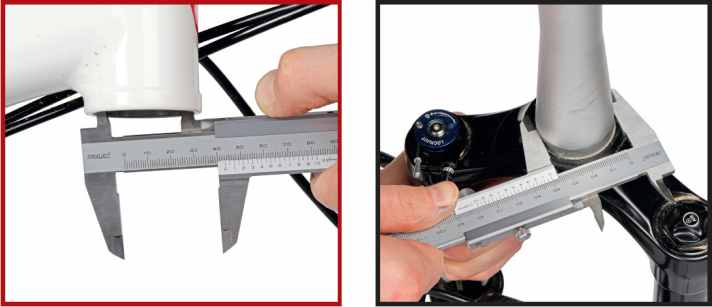

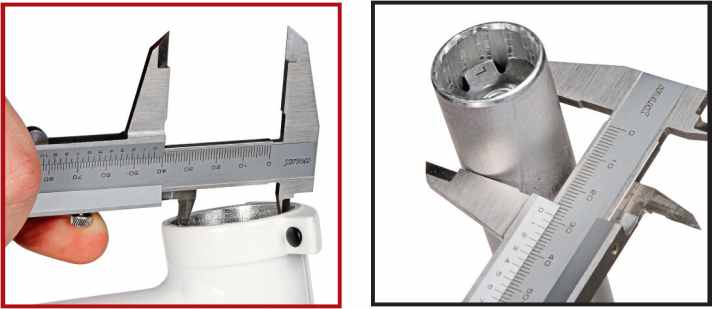

  Steuersatz-Oberteil: Checken Sie als Erstes, welcher der drei Steuersatz-Typen bei Ihrem Rahmen zum Einsatz kommt (EC, ZS, IS). Anschließend messen Sie den Innendurchmesser oben am Steuerrohr und den Durchmesser am oberen Ende des Gabelschafts. Tragen Sie die drei Werte in die Formel ein. So lässt sich das passende Oberteil einfach identifizieren. Foto: Georg Grieshaber
Steuersatz-Oberteil: Checken Sie als Erstes, welcher der drei Steuersatz-Typen bei Ihrem Rahmen zum Einsatz kommt (EC, ZS, IS). Anschließend messen Sie den Innendurchmesser oben am Steuerrohr und den Durchmesser am oberen Ende des Gabelschafts. Tragen Sie die drei Werte in die Formel ein. So lässt sich das passende Oberteil einfach identifizieren.
Foto: BIKE Magazin

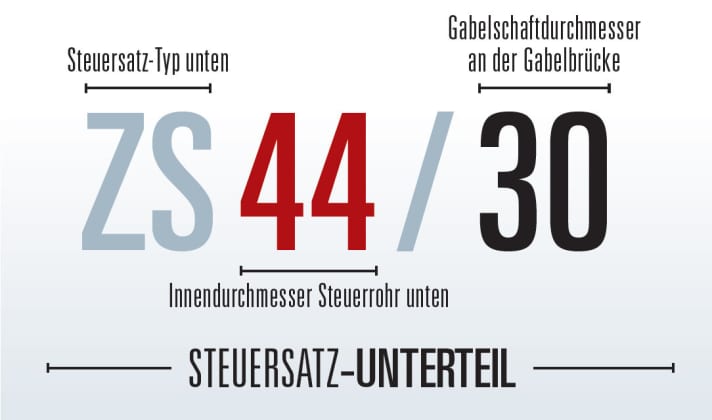

  Steuersatz-Unterteil: Unten gehen Sie analog vor: Prüfen Sie den Steuersatz-Typ, dann messen Sie den Innendurchmesser am unteren Ende des Steuerrohrs. Abschließend messen Sie den Durchmesser des Gabelschaftes direkt oberhalb der Gabelkrone. Die unteren Werte können von den oberen abweichen, wenn der Hersteller, z. B. bei einem konischen Steuerrohr, einen Mix aus verschiedenen Bauformen wählt.Foto: Georg Grieshaber
Steuersatz-Unterteil: Unten gehen Sie analog vor: Prüfen Sie den Steuersatz-Typ, dann messen Sie den Innendurchmesser am unteren Ende des Steuerrohrs. Abschließend messen Sie den Durchmesser des Gabelschaftes direkt oberhalb der Gabelkrone. Die unteren Werte können von den oberen abweichen, wenn der Hersteller, z. B. bei einem konischen Steuerrohr, einen Mix aus verschiedenen Bauformen wählt.

Anleitung: So stellen Sie den Steuersatz richtig ein!

Tune Spurtreu: Wer Schwierigkeiten hat, den Lenker korrekt auszurichten, dem wird der Spurtreu das Leben erleichtern. Die Grundplatte wird auf den Vorbau gelegt, und ein Laserpointer zeigt am Reifen an, ob das Cockpit mittig ausgerichtet ist. 69 Euro, www.tune.deFoto: Georg Grieshaber
Tune Spurtreu: Wer Schwierigkeiten hat, den Lenker korrekt auszurichten, dem wird der Spurtreu das Leben erleichtern. Die Grundplatte wird auf den Vorbau gelegt, und ein Laserpointer zeigt am Reifen an, ob das Cockpit mittig ausgerichtet ist. 69 Euro, www.tune.de

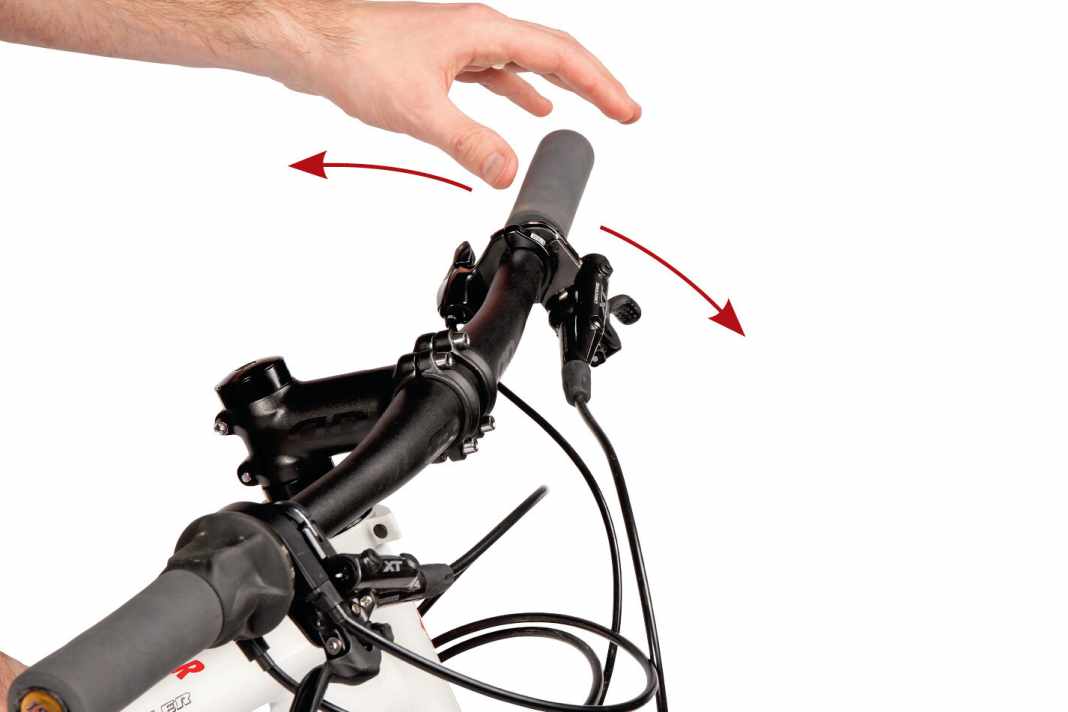

1 Leichtgängigkeit prüfen: Der Lenker sollte sich leichtgängig bewegen lassen. Heben Sie das Vorderrad, und drehen Sie den Lenker hin und her. Stockt er in der Bewegung oder dreht er sich nur schwerfällig, dann ist die Vorspannung auf das Lager zu fest eingestellt und muss etwas gelockert werden.Foto: Georg Grieshaber
1 Leichtgängigkeit prüfen: Der Lenker sollte sich leichtgängig bewegen lassen. Heben Sie das Vorderrad, und drehen Sie den Lenker hin und her. Stockt er in der Bewegung oder dreht er sich nur schwerfällig, dann ist die Vorspannung auf das Lager zu fest eingestellt und muss etwas gelockert werden.
2 Auf Spiel prüfen: Klappert es an der Front, liegt das häufig an einem zu locker eingestellten Steuerlager. Ziehen Sie die Vorderradbremse und umgreifen Sie die obere oder untere Lagerschale mit der anderen Hand. Bewegen Sie nun das Rad leicht vor und zurück, können Sie deutlich erfühlen, ob das Lager Spiel aufweist.Foto: Georg Grieshaber
2 Auf Spiel prüfen: Klappert es an der Front, liegt das häufig an einem zu locker eingestellten Steuerlager. Ziehen Sie die Vorderradbremse und umgreifen Sie die obere oder untere Lagerschale mit der anderen Hand. Bewegen Sie nun das Rad leicht vor und zurück, können Sie deutlich erfühlen, ob das Lager Spiel aufweist.
3 Spiel einstellen: Um das Lagerspiel einzustellen, müssen Sie zuerst die beiden Vorbauschrauben mit dem Inbus-Schlüssel etwas lösen. Ziehen Sie dann die Vorspannschraube oben in der Abdeckkappe so weit an, bis kein Spiel mehr festzustellen ist oder sich der Lenker wieder leichtgängig hin und her bewegen lässt.Foto: Georg Grieshaber
3 Spiel einstellen: Um das Lagerspiel einzustellen, müssen Sie zuerst die beiden Vorbauschrauben mit dem Inbus-Schlüssel etwas lösen. Ziehen Sie dann die Vorspannschraube oben in der Abdeckkappe so weit an, bis kein Spiel mehr festzustellen ist oder sich der Lenker wieder leichtgängig hin und her bewegen lässt.
4 Schrauben festziehen: Abschließend müssen Sie die beiden Schrauben am Vorbau wieder festziehen. Achten Sie dabei immer auf das am Vorbau angegebene Drehmoment (meist 5 oder 6 Newtonmeter). Prüfen Sie außerdem, ob der Vorbau in gerader Linie zum Vorderrad ausgerichtet ist.Foto: Georg Grieshaber
4 Schrauben festziehen: Abschließend müssen Sie die beiden Schrauben am Vorbau wieder festziehen. Achten Sie dabei immer auf das am Vorbau angegebene Drehmoment (meist 5 oder 6 Newtonmeter). Prüfen Sie außerdem, ob der Vorbau in gerader Linie zum Vorderrad ausgerichtet ist.
5 Lager fetten: Der Steuersatz steht immer direkt in der Schusslinie von Wasser, Staub und Schmutz. Damit die Lager lange leicht und sauber laufen, können Sie eine dicke Schicht wasserfestes Lagerfett in die Lagerschalen einbringen. Setzen Sie dann die Lager wieder ein, und wischen Sie ausgetretenes Fett mit einem Lappen ab.Foto: Georg Grieshaber
5 Lager fetten: Der Steuersatz steht immer direkt in der Schusslinie von Wasser, Staub und Schmutz. Damit die Lager lange leicht und sauber laufen, können Sie eine dicke Schicht wasserfestes Lagerfett in die Lagerschalen einbringen. Setzen Sie dann die Lager wieder ein, und wischen Sie ausgetretenes Fett mit einem Lappen ab.
6 Verschleiß reduzieren: Im vorderen Bereich sind die Lager besonders stark dem Schmutz und auch den beim Biken auftretenden Kräften ausgesetzt. Wenn Sie von Zeit zu Zeit die Lager oben und unten jeweils um 45 Grad in den Lagerschalen drehen, können Sie den Verschleiß reduzieren und die Lebensdauer verlängern.Foto: Georg Grieshaber
6 Verschleiß reduzieren: Im vorderen Bereich sind die Lager besonders stark dem Schmutz und auch den beim Biken auftretenden Kräften ausgesetzt. Wenn Sie von Zeit zu Zeit die Lager oben und unten jeweils um 45 Grad in den Lagerschalen drehen, können Sie den Verschleiß reduzieren und die Lebensdauer verlängern.
Ausreichend Spacer: Achten Sie darauf, dass genügend Spacer ober oder unterhalb des Vorbaus montiert sind. Der Gabelschaft darf nicht darüber hinausragen, weil ansonsten der Steuersatz nicht mehr spielfrei eingestellt werden kann.Foto: Georg Grieshaber
Ausreichend Spacer: Achten Sie darauf, dass genügend Spacer ober oder unterhalb des Vorbaus montiert sind. Der Gabelschaft darf nicht darüber hinausragen, weil ansonsten der Steuersatz nicht mehr spielfrei eingestellt werden kann.
Park Tool Preset Torque Driver: Ein kleiner T-Schlüssel mit voreingestelltem Drehmoment ist besonders praktisch für Len­ker- und Vorbauarbeiten. Den Park-Tool-Schlüssel gibt es mit 4, 5 oder 6 Nm, vier Bits wer­-den mitgeliefert. 49,99 Euro, www.grofa.comFoto: Georg Grieshaber
Park Tool Preset Torque Driver: Ein kleiner T-Schlüssel mit voreingestelltem Drehmoment ist besonders praktisch für Len­ker- und Vorbauarbeiten. Den Park-Tool-Schlüssel gibt es mit 4, 5 oder 6 Nm, vier Bits wer­-den mitgeliefert. 49,99 Euro, www.grofa.com
Tune Spurtreu: Wer Schwierigkeiten hat, den Lenker korrekt auszurichten, dem wird der Spurtreu das Leben erleichtern. Die Grundplatte wird auf den Vorbau gelegt, und ein Laserpointer zeigt am Reifen an, ob das Cockpit mittig ausgerichtet ist. 69 Euro, www.tune.deFoto: Georg Grieshaber
Tune Spurtreu: Wer Schwierigkeiten hat, den Lenker korrekt auszurichten, dem wird der Spurtreu das Leben erleichtern. Die Grundplatte wird auf den Vorbau gelegt, und ein Laserpointer zeigt am Reifen an, ob das Cockpit mittig ausgerichtet ist. 69 Euro, www.tune.de
1 Leichtgängigkeit prüfen: Der Lenker sollte sich leichtgängig bewegen lassen. Heben Sie das Vorderrad, und drehen Sie den Lenker hin und her. Stockt er in der Bewegung oder dreht er sich nur schwerfällig, dann ist die Vorspannung auf das Lager zu fest eingestellt und muss etwas gelockert werden.Foto: Georg Grieshaber
1 Leichtgängigkeit prüfen: Der Lenker sollte sich leichtgängig bewegen lassen. Heben Sie das Vorderrad, und drehen Sie den Lenker hin und her. Stockt er in der Bewegung oder dreht er sich nur schwerfällig, dann ist die Vorspannung auf das Lager zu fest eingestellt und muss etwas gelockert werden.
1 Leichtgängigkeit prüfen: Der Lenker sollte sich leichtgängig bewegen lassen. Heben Sie das Vorderrad, und drehen Sie den Lenker hin und her. Stockt er in der Bewegung oder dreht er sich nur schwerfällig, dann ist die Vorspannung auf das Lager zu fest eingestellt und muss etwas gelockert werden.
2 Auf Spiel prüfen: Klappert es an der Front, liegt das häufig an einem zu locker eingestellten Steuerlager. Ziehen Sie die Vorderradbremse und umgreifen Sie die obere oder untere Lagerschale mit der anderen Hand. Bewegen Sie nun das Rad leicht vor und zurück, können Sie deutlich erfühlen, ob das Lager Spiel aufweist.
3 Spiel einstellen: Um das Lagerspiel einzustellen, müssen Sie zuerst die beiden Vorbauschrauben mit dem Inbus-Schlüssel etwas lösen. Ziehen Sie dann die Vorspannschraube oben in der Abdeckkappe so weit an, bis kein Spiel mehr festzustellen ist oder sich der Lenker wieder leichtgängig hin und her bewegen lässt.
4 Schrauben festziehen: Abschließend müssen Sie die beiden Schrauben am Vorbau wieder festziehen. Achten Sie dabei immer auf das am Vorbau angegebene Drehmoment (meist 5 oder 6 Newtonmeter). Prüfen Sie außerdem, ob der Vorbau in gerader Linie zum Vorderrad ausgerichtet ist.
5 Lager fetten: Der Steuersatz steht immer direkt in der Schusslinie von Wasser, Staub und Schmutz. Damit die Lager lange leicht und sauber laufen, können Sie eine dicke Schicht wasserfestes Lagerfett in die Lagerschalen einbringen. Setzen Sie dann die Lager wieder ein, und wischen Sie ausgetretenes Fett mit einem Lappen ab.
6 Verschleiß reduzieren: Im vorderen Bereich sind die Lager besonders stark dem Schmutz und auch den beim Biken auftretenden Kräften ausgesetzt. Wenn Sie von Zeit zu Zeit die Lager oben und unten jeweils um 45 Grad in den Lagerschalen drehen, können Sie den Verschleiß reduzieren und die Lebensdauer verlängern.
Ausreichend Spacer: Achten Sie darauf, dass genügend Spacer ober oder unterhalb des Vorbaus montiert sind. Der Gabelschaft darf nicht darüber hinausragen, weil ansonsten der Steuersatz nicht mehr spielfrei eingestellt werden kann.
Park Tool Preset Torque Driver: Ein kleiner T-Schlüssel mit voreingestelltem Drehmoment ist besonders praktisch für Len­ker- und Vorbauarbeiten. Den Park-Tool-Schlüssel gibt es mit 4, 5 oder 6 Nm, vier Bits wer­-den mitgeliefert. 49,99 Euro, www.grofa.com
Tune Spurtreu: Wer Schwierigkeiten hat, den Lenker korrekt auszurichten, dem wird der Spurtreu das Leben erleichtern. Die Grundplatte wird auf den Vorbau gelegt, und ein Laserpointer zeigt am Reifen an, ob das Cockpit mittig ausgerichtet ist. 69 Euro, www.tune.de
