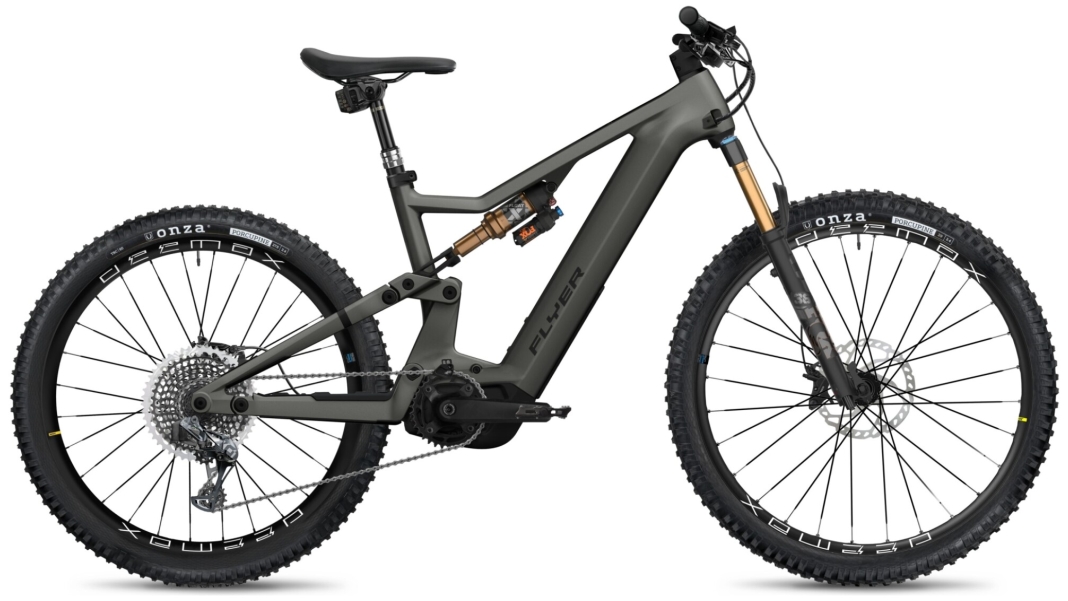

FLYER Uproc X 9.50

Das Modell Uproc X 9.50 von der Marke FLYER, aus dem Jahr 2022, ist ein hochwertiges E-Bike, das mit einem Preis von 10.249 Euro in der oberen Preisklasse angesiedelt ist. Der Rahmen des Bikes ist als Full Suspension ausgelegt, was für eine komfortable und kontrollierte Fahrt sorgt, selbst auf anspruchsvollem Gelände.

Für die Bremsanlage setzt FLYER auf hydraulische Scheibenbremsen des Typs Shimano BR-M8120, kombiniert mit den Bremshebeln Shimano BL-M8100. Die Bremsscheiben sind vorne und hinten mit 203 mm ausgestattet, was für eine ausgezeichnete Bremsleistung sorgt. Die Schaltung besteht aus einer Shimano Deore XT RD-M8100-SGS mit 12 Gängen und einem Ritzelpaket von 10 bis 51 Zähnen, gesteuert über den Schalthebel Shimano XT SL-M8100-R.

Die Federung des Uproc X 9.50 wird durch eine Fox 36 Float Performance Gabel mit 150 mm Federweg und einen Fox Float X Performance Dämpfer gewährleistet. Diese Komponenten bieten hervorragende Dämpfungseigenschaften und tragen zu einem hohen Fahrkomfort bei.

Beleuchtungstechnisch ist das Bike MonkeyLink Connect ready für die Frontleuchte und MonkeyLink Recharge ready für die Rückleuchte. Die Pedale sind vom Typ VP 532. Der Kurbelsatz besteht aus Samox EC40 mit einer Länge von 165 mm und einem Kettenblatt mit 34 Zähnen, ergänzt durch den Shimano SM-CRE80.

Das Cockpit des Bikes besteht aus einem FLYER Carbon Lenker mit MonkeyLink Integration, der eine Breite von 780 mm aufweist. Die Griffe sind vom Typ VPG-122A. Der Vorbau ist ebenfalls aus Carbon und weist die gleichen Dimensionen wie der Lenker auf. Der Steuersatz ist ein Acros AIF-558.

Die Laufräder sind DT Swiss H 1900 Spline 30, ausgestattet mit Schwalbe Magic Mary Super Trail Reifen vorne (29 x 2.40) und Schwalbe Big Betty Super Trail Reifen hinten (27.5 x 2.60). Der Sattel ist ein Fizik Aidon, montiert auf einer KS LEV Integra Sattelstütze mit 175 mm Federweg.

Für den Antrieb sorgt der Panasonic GX Ultimate Pro FIT Motor in Kombination mit einem FLYER FIB-750 Akku, der eine Kapazität von 750 Wh bietet. Das FIT DSP1-M Display zeigt alle wichtigen Informationen auf einem 2-Zoll-Farbdisplay an. Zum Laden wird ein FIT Fast Charger mit 36V und 6A verwendet.

Insgesamt bietet das Uproc X 9.50 von FLYER eine beeindruckende Ausstattung, die sowohl für anspruchsvolle Trails als auch für längere Touren ausgelegt ist. Es kombiniert hochwertige Komponenten mit einem leistungsstarken Antriebssystem und modernem Design.
